MCCB ជាមួយនឹងការការពារការលេចធ្លាយ

បង្កើនសុវត្ថិភាពអគ្គិសនីលើសពីការផ្ទុកលើសទម្ងន់ និងការការពារសៀគ្វីខ្លីជាមួយនឹង CDADA DAM1L Series MCCB ជាមួយនឹងការការពារការលេចធ្លាយ ឧបករណ៍បំលែងសៀគ្វីទម្រង់ដែលរួមបញ្ចូលគ្នាជាមួយនឹងមុខងារចរន្តសំណល់ (RCD/ELCB) ដែលភ្ជាប់មកជាមួយ។ រចនាឡើងដោយក្រុមហ៊ុនផលិតជំនាញ Shanghai DADA Electric CO., LTD ទៅនឹងស្តង់ដារអន្តរជាតិ ការលេចធ្លាយ MCCB 4P នេះរួមបញ្ចូលគ្នានូវការចែកចាយថាមពលដែលមានប្រសិទ្ធភាពខ្ពស់ជាមួយនឹងការរកឃើញកំហុសក្នុងដី និងការសន្សំសំចៃភ្លើង។

វាយតម្លៃពី 10A ដល់ 500A នៅ 400V/415V វាផ្តល់នូវចរន្តប្រតិបត្តិការសំណល់ដែលអាចលៃតម្រូវបាន (30mA–1000mA) និងការពន្យាពេលជាជម្រើស—បើកការការពារតាមតម្រូវការសម្រាប់សុវត្ថិភាពផ្ទាល់ខ្លួន (≤30mA) ឬការការពារភ្លើង (100mA–500mA+)។ ជាមួយនឹងគ្រឿងអេឡិចត្រូនិកដែលមានថាមពលច្រើនដំណាក់កាល វានៅតែដំណើរការទោះបីជាដំណាក់កាលមួយបរាជ័យ ឬតង់ស្យុងធ្លាក់ចុះដល់ 50V ដោយធានានូវភាពជឿជាក់ដែលមិនអាចប្រៀបផ្ទឹមបាននៅក្នុងហេដ្ឋារចនាសម្ព័ន្ធសំខាន់ៗដូចជា ផ្លូវរូងក្រោមដី អគារខ្ពស់ៗ មជ្ឈមណ្ឌលដឹកជញ្ជូន និងរោងចក្រឧស្សាហកម្ម។

លក្ខណៈបច្ចេកទេសសំខាន់ៗ

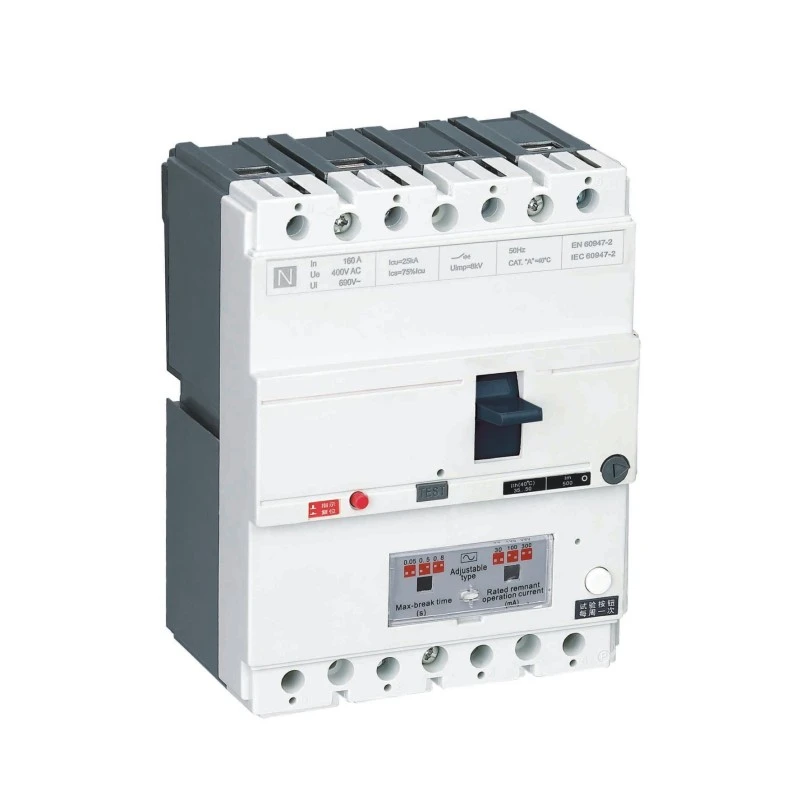

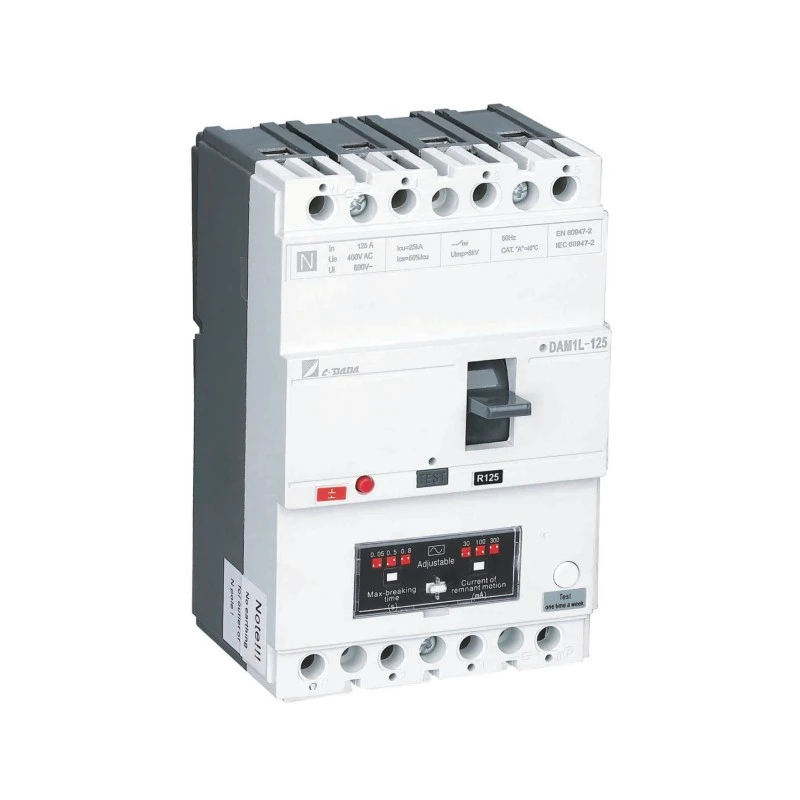

ម៉ូដែល៖ DAM1L Series – Earth Leakage MCCB (CBR-type MCCB)

បង្គោល: 4P (ស្តង់ដារ; 3P មានតាមការស្នើសុំ)

ចរន្តដែលបានវាយតម្លៃ (ក្នុង): 10A - 500A

វ៉ុលដែលបានវាយតម្លៃ: 400V / 415V AC, 50Hz

វ៉ុលអ៊ីសូឡង់ (Ui): 400V (≤160A), 690V (> 250A)

ការកំណត់បច្ចុប្បន្នសំណល់ (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

ការកែតម្រូវ៖ ការកែតម្រូវនៅនឹងកន្លែងនៃ I△n និងពេលវេលាធ្វើដំណើរ (ភ្លាមៗ ឬពន្យារពេល)

ប្រភេទសមត្ថភាពបំបែក៖

ប្រភេទ B៖ មូលដ្ឋាន (Inm < 100A)

ប្រភេទ S: ស្តង់ដារ

ប្រភេទ H: ការបំបែកខ្ពស់ (> 160A)

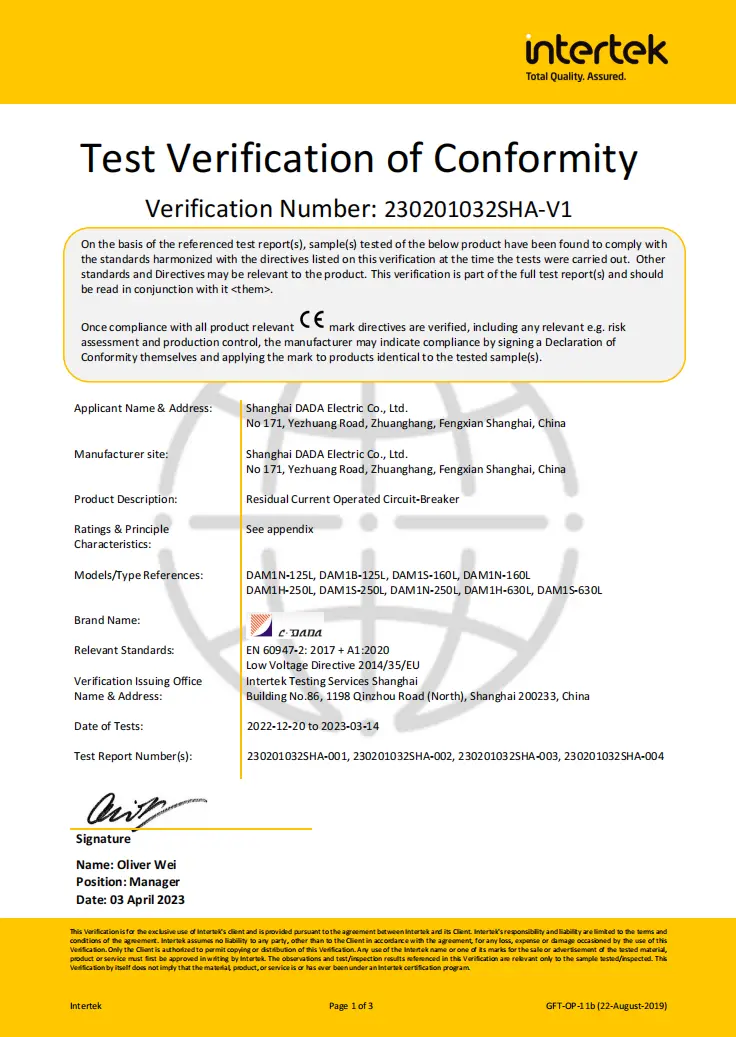

វិញ្ញាបនប័ត្រ: CE, CB, SEMKO

លក្ខណៈសំខាន់ៗ៖

★ សៀគ្វី RCD ដែលមានថាមពលច្រើនដំណាក់កាល → ដំណើរការរហូតដល់ 50V

★ បំបែកទំនាក់ទំនងសំខាន់ & ធ្នូ

★ ប៊ូតុងសាកល្បងរុញទៅការធ្វើដំណើរ

★ ការកំណត់ម៉ាញេទិកដែលអាចលៃតម្រូវបាន (0.8–1.0×In)

★ សមត្ថភាពប្រឆាំងការជ្រៀតជ្រែក EMI/RFI ខ្លាំង

★ ជួរគ្រឿងបន្លាស់ពេញលេញ៖ ការធ្វើដំណើរ shunt, ទំនាក់ទំនងជំនួយ/ការជូនដំណឹង, ចំណុចទាញបង្វិល

សន្លឹកទិន្នន័យបច្ចេកទេស

ឧបករណ៍បំបែកសៀគ្វីលេចធ្លាយផែនដី (ELCB)

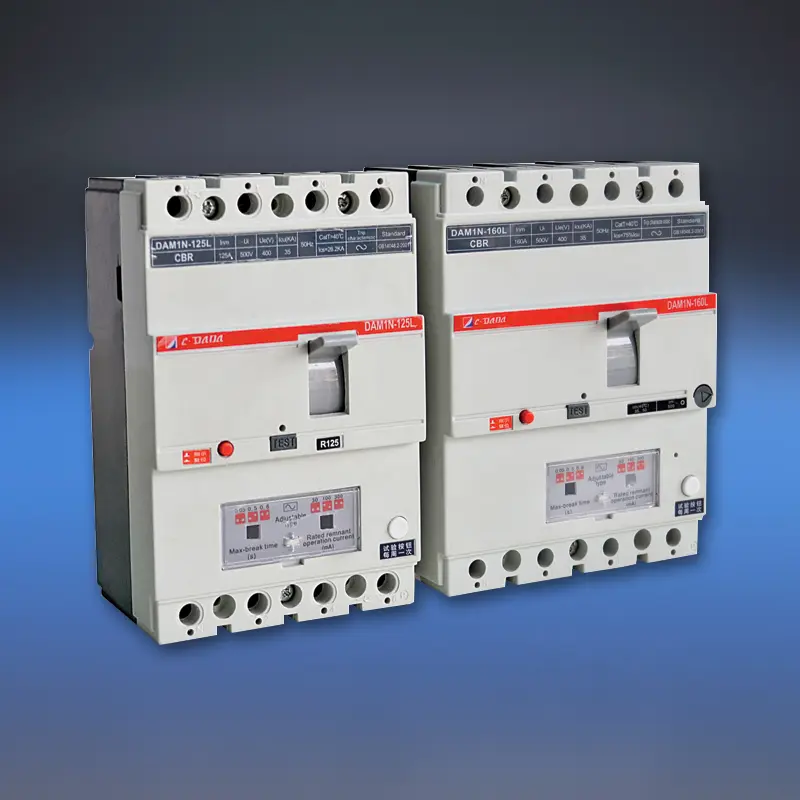

គំរូ			DAM1-125L			DAM1-160L
ការបំបែកកូដសមត្ថភាព			B	N	S	B	N	S
ការវាយតម្លៃបច្ចុប្បន្ននៃទំហំស៊ុម- Inm (A)			១២៥ អេ			160 អេ
បានវាយតម្លៃបច្ចុប្បន្ន-In (40,50 ឬ 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
យូ (V)			400V			400/415V
ចំនួនបង្គោល			4 ភី			4 ភី
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(កំពូល)/cos ф (KA)			៤០/០.៣	៧៣.៥/០.២៥	១០៥/០.២៥	៤១/០.៣	៧៣.៥/០.២៥	១១០/០.២៥
(I△m)KA/cosф			៩/០.៥			១៩/០.៥
កម្រិតបច្ចុប្បន្នដែលនៅសល់ (mA)			100-300-500			100-300-500
ការពន្យាពេល (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielectric Propery (V)			2500			3000
ចម្ងាយឯកកោ (មម)			≤30/0			≤30/0
ការស៊ូទ្រាំ	វដ្តសរុប		8000			8000
	ជីវិតអគ្គិសនី		1000			1000
	ជីវិតមេកានិក		7000			7000
ប្រភេទ (EN 60947-2/IEC 60947-2)	សៀគ្វីសំខាន់		ក/០			ក/០
	សៀគ្វីជំនួយ		AC-15			AC-15
នៅក្រោមការចេញផ្សាយវ៉ុល			√			√
ការចេញផ្សាយ Shunt			√			√
ទំនាក់ទំនងជំនួយ			√			√
ទំនាក់ទំនងរោទិ៍			√			√
ទំនាក់ទំនងជំនួយ និងទំនាក់ទំនងជូនដំណឹង			√			√
យន្តការប្រតិបត្តិការ			√			√
យន្តការប្រតិបត្តិការអគ្គិសនី			√			√
គម្របស្ថានីយ			√			√
ឧបករណ៍បំបែកដំណាក់កាល			√			√
	W (មម)	3 ភី	-			-
		4 ភី	101			120
	លីត្រ (មម)	3 ភី	-			-
		4 ភី	155			120
	H (មម)	3 ភី	-			-
		4 ភី	70			70
ទម្ងន់	កំណែថេរ 3P/4P		-			-
	កំណែដោត 3P/4P		-			-
	គូរចេញកំណែ 3P/4P		-			-

ហេតុអ្វីបានជាជ្រើសរើស CDADA MCCB ជាមួយនឹងការការពារការលេចធ្លាយ?

★សុវត្ថិភាពរួមបញ្ចូលគ្នាពិតប្រាកដ

មិនដូចម៉ូឌុល RCD បន្ថែមទេ DAM1L មានការការពារការលេចធ្លាយដែលបានកំណត់ដោយរោងចក្រ ដែលធានានូវការសម្របសម្រួលដ៏ល្អឥតខ្ចោះ និងលុបបំបាត់បញ្ហាដែលត្រូវគ្នា។

★ថាមពលពហុដំណាក់កាលសម្រាប់សៀគ្វី RCD

RCDs ដំបូងបានបរាជ័យប្រសិនបើដំណាក់កាលមួយត្រូវបានបាត់បង់។ ការរចនារបស់ CDADA ប្រើគ្រប់ដំណាក់កាលដើម្បីផ្តល់ថាមពលដល់ឧបករណ៍អេឡិចត្រូនិកការពារ ដូច្នេះវានៅតែដំណើរការសូម្បីតែក្នុងអំឡុងពេលនៃការបាត់បង់ដំណាក់កាល ឬតង់ស្យុងធ្ងន់ធ្ងរក៏ដោយ។

★ គោលដៅការពារពីរក្នុងឧបករណ៍មួយ។

◆ 30mA៖ បំពេញតាមតម្រូវការ IEC សម្រាប់ការការពារការឆក់ផ្ទាល់ខ្លួន

◆ 100mA–1000mA: ការពារការបំផ្លាញអ៊ីសូឡង់ភ្លើងពីកំហុសដីតូចៗដែលជាប់រហូត

★ Field-Adjustable for Real-World Conditions

ភាពរសើបនៃការលៃតម្រូវ និងការពន្យារពេលពេលវេលា ដើម្បីជៀសវាងការរំខាននៅក្នុងបរិយាកាសសើម (ឧ. ការលាងរថយន្ត កសិដ្ឋាន) ខណៈពេលដែលរក្សាសុវត្ថិភាព។

★ ភាពជឿជាក់កម្រិតឧស្សាហកម្ម

សមត្ថភាពបំបែកខ្ពស់ (H-type) ការបំបែកធ្នូដ៏រឹងមាំ និងការការពារស្ថានីយ IP20+ ធ្វើឱ្យវាសាកសមសម្រាប់ការកំណត់ពាណិជ្ជកម្ម និងឧស្សាហកម្មដ៏លំបាក។

★ ការអនុលោមតាមសកល តម្លៃក្នុងតំបន់

មានវិញ្ញាបនប័ត្រសម្រាប់អឺរ៉ុប (CE/CB) ប្រទេស Nordic (SEMKO) — ល្អសម្រាប់គម្រោងនាំចេញ — ជាមួយនឹងតម្លៃប្រកួតប្រជែងពីក្រុមហ៊ុនផលិតចិនដែលគួរឱ្យទុកចិត្ត។

★ រោងចក្រផលិតរបស់យើងត្រូវបានបញ្ជាក់ក្រោមប្រព័ន្ធគ្រប់គ្រងគុណភាព ISO9001:2015។

កម្មវិធីធម្មតា។

លំនៅដ្ឋានដែលមានអគារខ្ពស់៖ អ្នកចំណូលចម្បង ឬបន្ទះកម្រាល (300mA សម្រាប់ការកាត់បន្ថយហានិភ័យភ្លើង)

ផ្លូវរូងក្រោមដី និងផ្លូវក្រោមដី៖ ហេដ្ឋារចនាសម្ព័ន្ធសំខាន់ដែលតម្រូវឱ្យមានការរកឃើញការលេចធ្លាយដោយបរាជ័យ

មន្ទីរពេទ្យ និងសាលារៀន៖ ការការពារ 30mA នៅតំបន់សើម (បន្ទប់ពិសោធន៍ បន្ទប់ទឹក)

រោងចក្រឧស្សាហកម្ម៖ ម៉ាស៊ីនផ្តល់ចំណីដោយម៉ូទ័រជាមួយនឹងការត្រួតពិនិត្យកំហុសដី

ការដ្ឋានសំណង់៖ ការចែកចាយថាមពលបណ្តោះអាសន្នជាមួយនឹងការការពារបុគ្គលិក

សំណួរគេសួរញឹកញាប់

សំណួរទី 1: តើអ្វីជាភាពខុសគ្នារវាងស្តង់ដារ MCCB និង MCCB ដែលមានការការពារការលេចធ្លាយ?

A1: ស្តង់ដារ MCCB ការពារតែពីការផ្ទុកលើសទម្ងន់ និងសៀគ្វីខ្លីប៉ុណ្ណោះ។ DAM1L បន្ថែមការរកឃើញចរន្តសំណល់ (ការលេចធ្លាយផែនដី) - ដំណើរនៅពេលចរន្តលេចធ្លាយដល់ដី (ឧ. តាមរយៈមនុស្ស ឬអ៊ីសូឡង់ដែលខូច) ការពារការឆក់ ឬភ្លើង។

សំណួរទី 2: តើខ្ញុំអាចប្រើ 100A MCCB RCD សម្រាប់ការការពារផ្ទាល់ខ្លួនបានទេ?

A2: លុះត្រាតែកំណត់ទៅ 30mA ។ ចរន្តដែលបានវាយតម្លៃ (100A) កំណត់សមត្ថភាពផ្ទុក; ការកំណត់សំណល់ (I△n) កំណត់មុខងារសុវត្ថិភាព។ សម្រាប់ការការពារការឆក់ I△n ត្រូវតែ ≤30mA ដោយមិនគិតពី In ។

សំណួរទី 3: ហេតុអ្វីបានជាសៀគ្វី RCD ត្រូវការថាមពលពហុដំណាក់កាល?

A3: ប្រសិនបើដំណើរការតែមួយដំណាក់កាល ការបរាជ័យតែមួយដំណាក់កាលនឹងបិទការការពារការលេចធ្លាយ។ ការរចនាពហុដំណាក់កាលរបស់ CDADA ធានាថា RCD នៅតែសកម្ម ទោះបីជាក្នុងអំឡុងពេលបាត់បង់ដំណាក់កាល ឬវ៉ុលទាប (ចុះដល់ 50V) ដែលជាកត្តាសំខាន់សម្រាប់ការបន្តសុវត្ថិភាព។

សំណួរទី 4: តើការលេចធ្លាយ 4P MCCB សមរម្យសម្រាប់ប្រព័ន្ធ TT ឬ TN-S ដែរឬទេ?

A4: បាទ-វាត្រូវបានរចនាឡើងសម្រាប់ប្រព័ន្ធ TT, TN-S និង IT ។ ការរចនា 4P បំបែកដំណាក់កាលទាំងអស់ និងអព្យាក្រឹត ដែលសំខាន់សម្រាប់ប្រព័ន្ធ TT ដែលអព្យាក្រឹតមិនអាចទុកចិត្តបាន។

សំណួរទី 5: ហេតុអ្វីបានជាជ្រើសរើស CDADA លើបន្សំ RCD + MCCB ម៉ូឌុល?

A5: CDADA DAM1L ផ្តល់ជូន៖

● ស្នាមជើងតូចជាង (រួមបញ្ចូលជាមួយឧបករណ៍ពីរ)

● ការសម្របសម្រួលដែលធានា (គ្មានហានិភ័យមិនស៊ីគ្នា)

● ការចំណាយទាប និងភាពស្មុគស្មាញនៃខ្សែភ្លើង

● ភាពជឿជាក់ខ្ពស់ (ឯកតាបិទជិតតែមួយ)

● ការលៃតម្រូវនៅនឹងកន្លែងមិនអាចធ្វើទៅបានជាមួយ RCDs ភាពប្រែប្រួលថេរ
