ឧបករណ៍បំលែងសៀគ្វីប្រភេទផ្សិតដែលបានជួសជុល

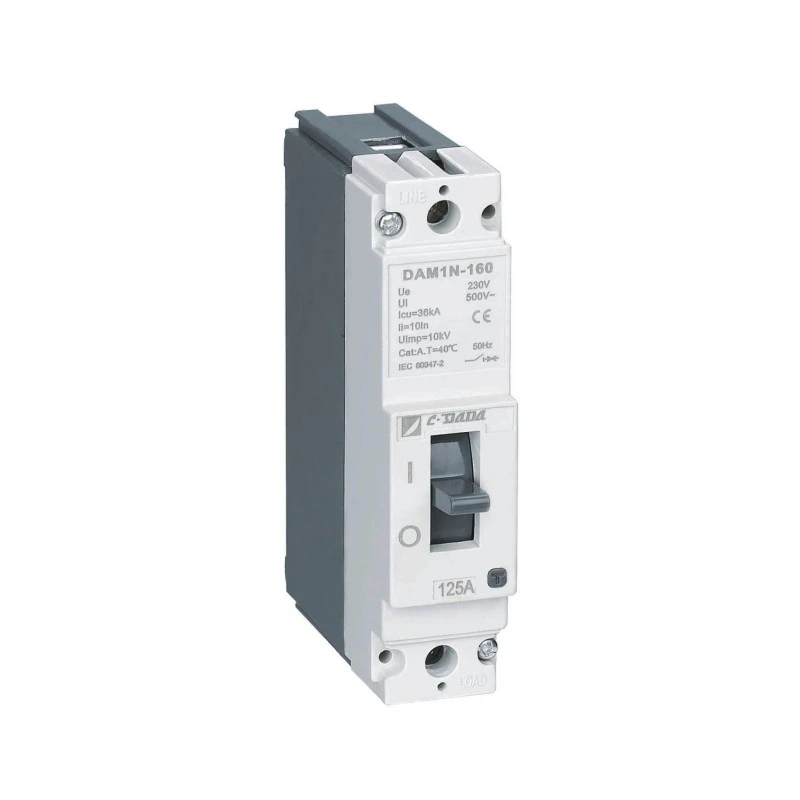

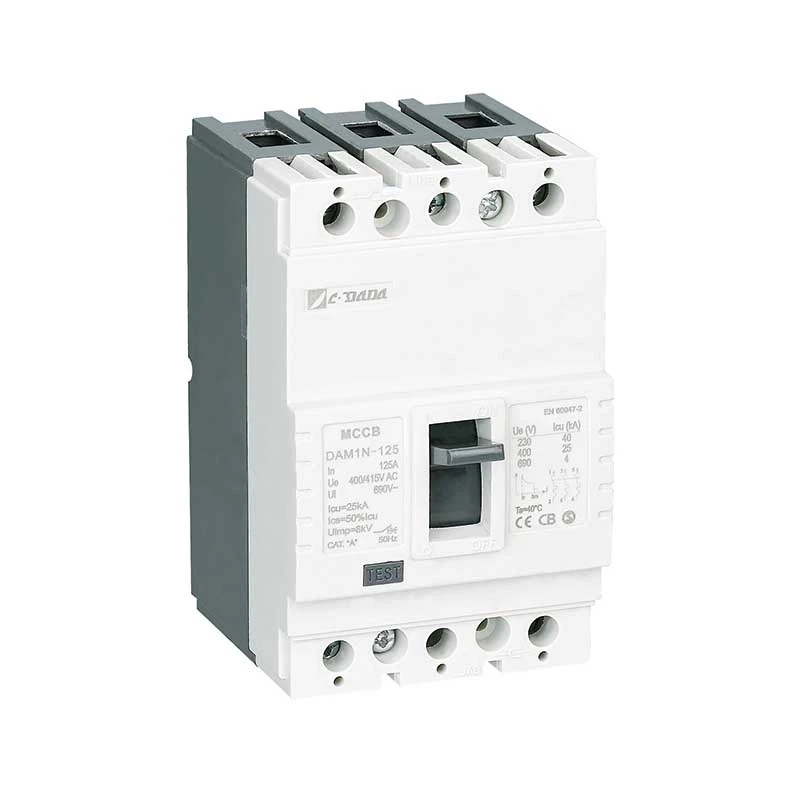

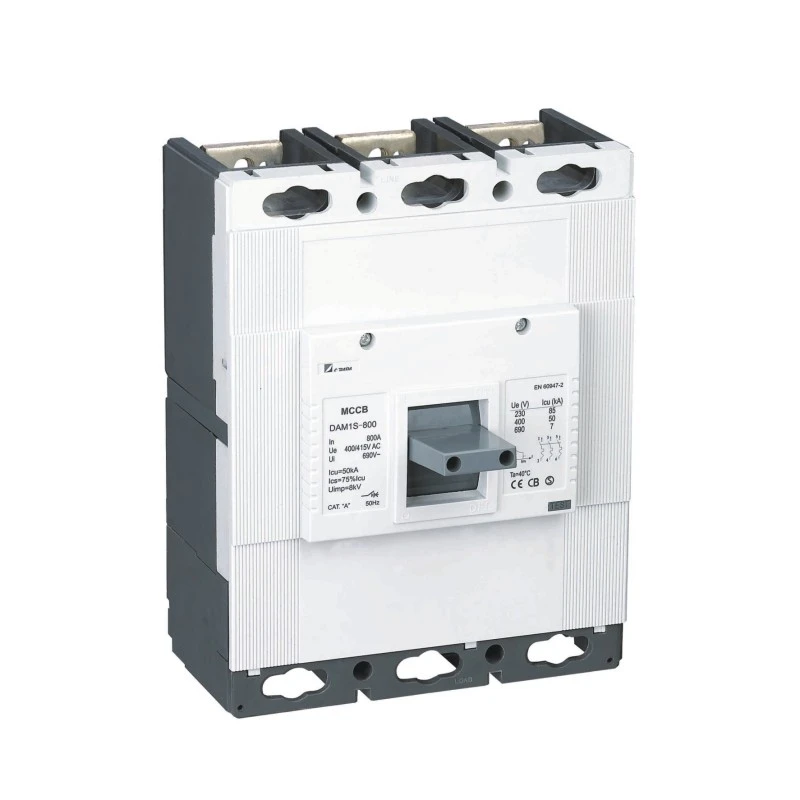

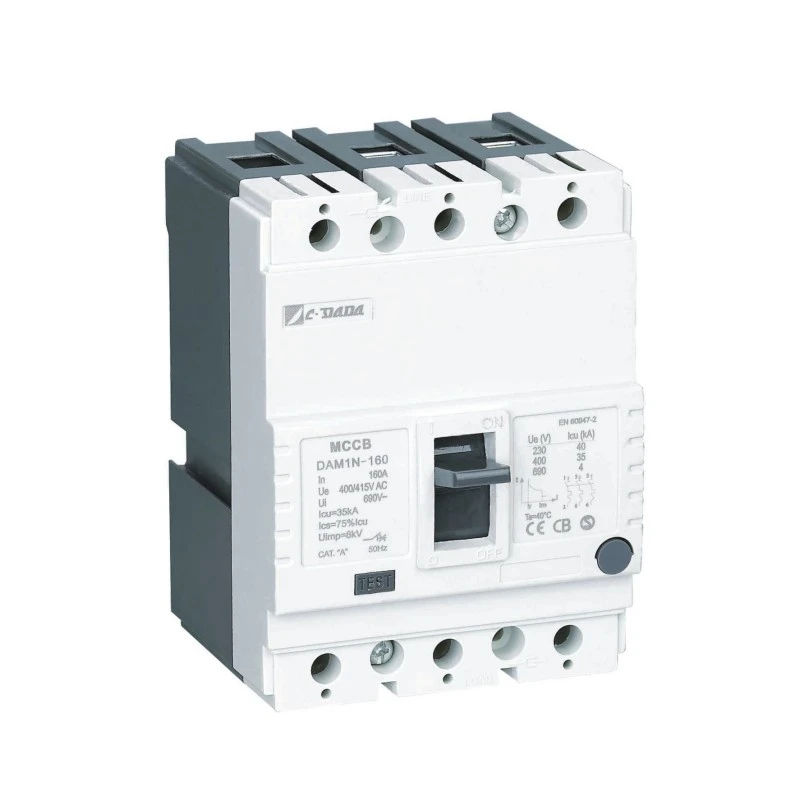

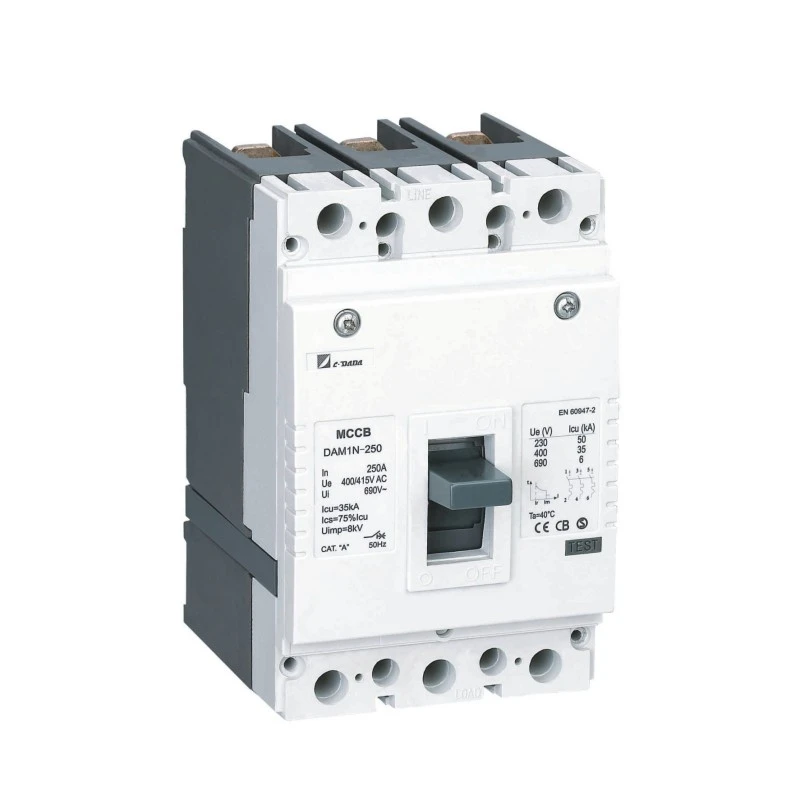

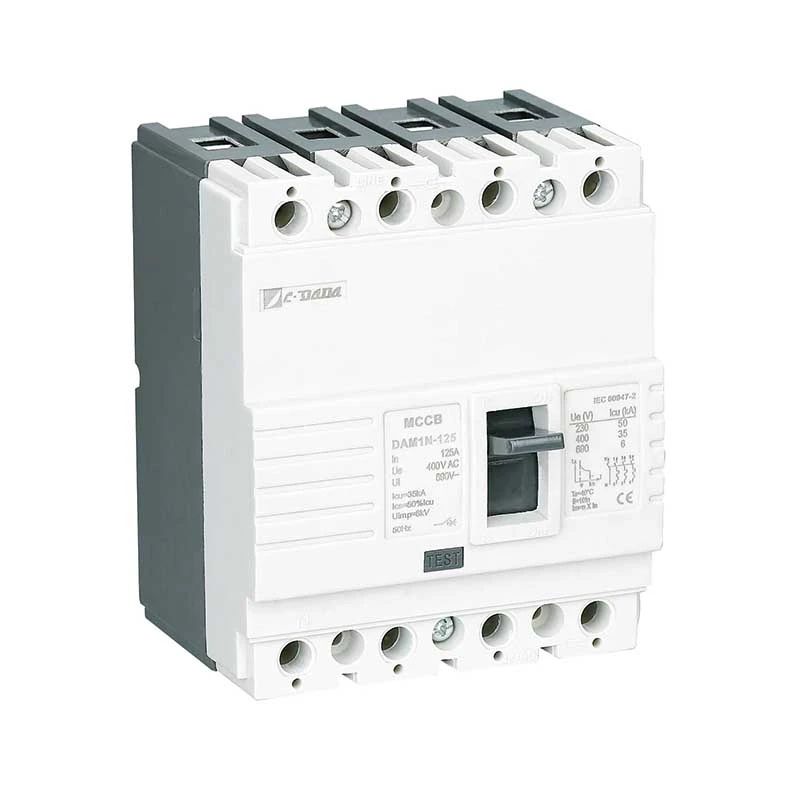

CDADA Fixed Type Molded Case Circuit Breaker (MCCB) DAM1 series បំពេញតាមតម្រូវការនៃកម្មវិធីណាមួយ ចាប់ពីអ្នកប្រើប្រាស់តូចៗ រហូតដល់ឧបករណ៍បំលែងឧស្សាហកម្ម និងការដំឡើងចែកចាយ។

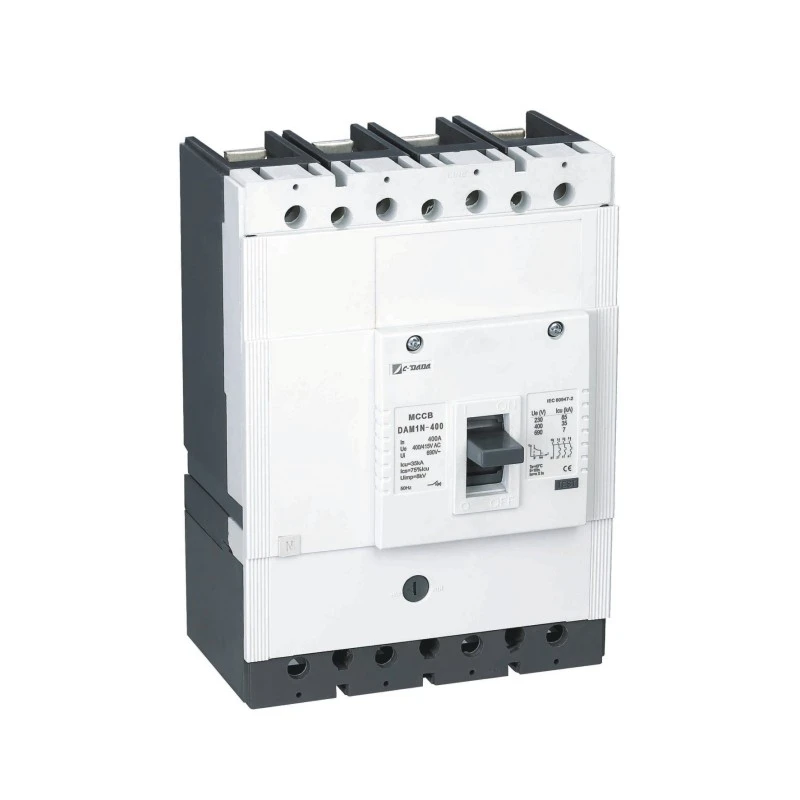

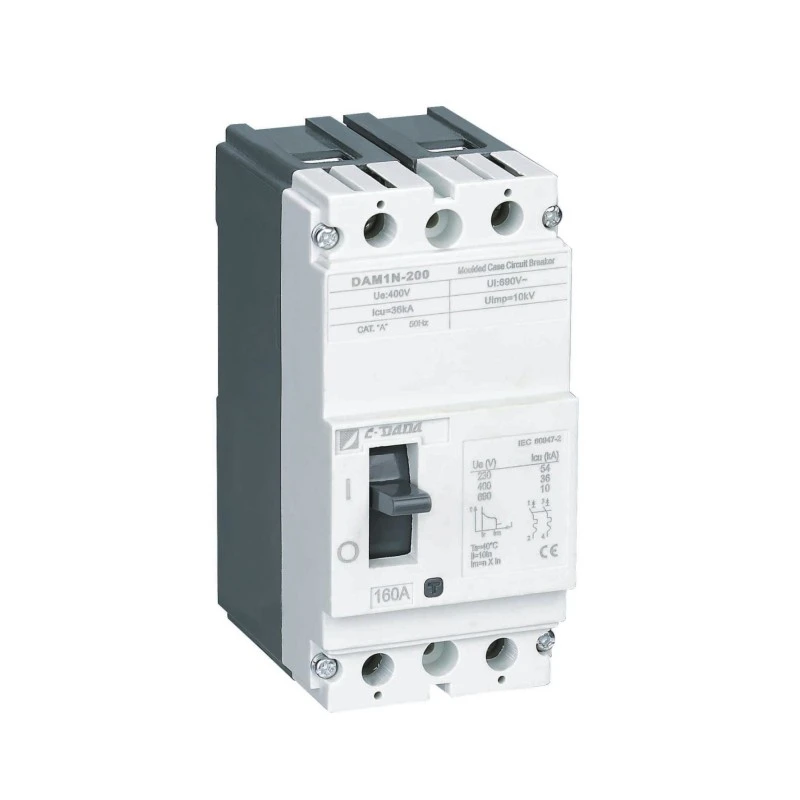

ស៊េរី DAM1 មានទំហំស៊ុមចំនួនប្រាំពីររហូតដល់ 1600A សមត្ថភាពបំបែករហូតដល់ 100 kA វ៉ុលប្រតិបត្តិការរហូតដល់ 1000 វ៉ុល ងាយស្រួលបំពេញតម្រូវការគ្រឿងបរិក្ខារអគ្គិសនី និងមេកានិកជាច្រើនយ៉ាងងាយស្រួល ផ្តល់នូវដំណោះស្រាយដំឡើងផ្សេងៗគ្នា ដើម្បីបង្កើនតម្រូវការនៃប្រព័ន្ធថាមពលណាមួយ។

ជាមួយនឹងវិញ្ញាបនប័ត្រសកល KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 គឺជាជម្រើសដ៏ល្អបំផុតសម្រាប់រោងចក្រឧបករណ៍អគ្គិសនីទូទាំងពិភពលោក និង OEM ។

លក្ខណៈបច្ចេកទេសសំខាន់ៗ

ប៉ារ៉ាម៉ែត្រអគ្គិសនីនៃ DAM1 MCCB ឧបករណ៍បំបែកសៀគ្វីករណីផ្សិត

● Icu:O-t-CO test(O:Open maneuver,CO:Close-Open maneuver,t:រយៈពេលរង់ចាំ)

● Ics:O-t-CO-t-CO test(O:open maneuver,CO:Close-Open maneuver,t:រយៈពេលរង់ចាំ)

★ ON/I Position៖ វាបង្ហាញថាទំនាក់ទំនងរបស់ឧបករណ៍បំបែកត្រូវបានបិទ។ នៅក្នុងទីតាំងនេះ ដងថ្លឹងបំបែកគឺស្ថិតនៅទីតាំងខាងលើ

★ ទីតាំងការធ្វើដំណើរ៖ វាបង្ហាញថាឧបករណ៍បំបែកត្រូវបានបើកដោយសារតែការបរាជ័យណាមួយ (លើសបន្ទុកឬសៀគ្វីខ្លី) ។ ក្នុងករណីនេះដងថ្លឹងរបស់ឧបករណ៍បំបែកស្ថិតនៅក្នុងទីតាំងកណ្តាលរវាងទីតាំង ON និង OFF ។ ក្នុងគោលបំណងដើម្បីយក breaker ដែលស្ថិតនៅក្នុងទីតាំងធ្វើដំណើរទៅទីតាំង ON; រុញដៃចង្កូតចុះក្រោមដូចបង្ហាញដោយសញ្ញាបិទ

ឧបករណ៍បំបែកត្រូវកំណត់ដោយសំឡេង "ចុច"។ បន្ទាប់ពីនោះ ទាញដងថ្លឹងដូចបង្ហាញដោយសញ្ញា ON ដើម្បីបិទឧបករណ៍បំបែក

★ OFF/0 ទីតាំង៖ វាបង្ហាញថាទំនាក់ទំនងរបស់ឧបករណ៍បំបែកត្រូវបានបើក។ តាមរបៀបនេះ ដៃចង្កូតបំបែកស្ថិតនៅក្នុងទីតាំងខាងក្រោម។

ប៉ារ៉ាម៉ែត្ររាងកាយនៃ DAM1-125 MCCB ឧបករណ៍បំលែងសៀគ្វីករណីផ្សិត

គោលការណ៍ការងារ និងយន្តការការពារ

★ ការការពារកម្ដៅ (លើសទម្ងន់)

បន្ទះ bimetallic ពត់នៅពេលដែលកំដៅដោយចរន្តលើសដែលទ្រទ្រង់ (> rated current) ។ ល្បឿនពត់កោងគឺសមាមាត្រទៅនឹងរ៉ិចទ័របច្ចុប្បន្ន - ធានាការបង្វិលពេលវេលាបញ្ច្រាសដែលធ្វើត្រាប់តាមឥរិយាបទកម្ដៅខ្សែ ការពារការធ្វើដំណើររំខាននៅពេលការពារឧបករណ៍។

★ ការការពារម៉ាញេទិក (សៀគ្វីខ្លី)

កំឡុងពេលសៀគ្វីខ្លី (ឧទាហរណ៍ ដំណាក់កាលមួយទៅដំណាក់កាល ឬដំណាក់កាលទៅដី) វាលម៉ាញេទិកដែលមានចរន្តខ្ពស់ទាញសន្ទះ solenoid ភ្លាមៗ ដោយបញ្ចេញយន្តការចាក់សោក្នុងរយៈពេលមិល្លីវិនាទី - កាត់ផ្តាច់ចរន្តខុសមុនពេលការខូចកម្ដៅកើតឡើង។

អត្ថប្រយោជន៍ផលិតផល

★ តួ និងគម្រប៖

ជ័រ polyester fiber-glass ត្រូវបានគេប្រើជាតួ និងសម្ភារៈគ្របដោយអនុលោមតាមស្តង់ដារ EN 60512-20-2 ។ សម្ភារៈនេះដែលត្រូវបានគេហៅថា BMC (Bulk Molding Compound) នៅក្នុងអក្សរសិល្ប៍ ត្រូវបានគេពេញចិត្តដោយសារតែតម្លៃអគ្គិសនី និងមេកានិចខ្ពស់ ហើយអាចទប់ទល់នឹងសីតុណ្ហភាព 160 ℃ជាបន្តបន្ទាប់។ សម្ភារៈ BMC មិនឆេះនៅពេលប៉ះខ្សែនៅសីតុណ្ហភាព 960 ℃ ស្របតាម IEC 695-2-1

Bimetal: Bimetal គឺជាវត្ថុធាតុដែលផ្សំឡើងពីលោហៈធាតុពីរដែលមានមេគុណផ្នែកបន្ថែមខុសៗគ្នាប្រឆាំងនឹងកំដៅ។ ចរន្តឆ្លងកាត់ឧបករណ៍បំបែកកំដៅឡើង bimetal ។ ដោយសារតែឥទ្ធិពលនៃកំដៅនេះ។ bimetal ពត់ទៅចានដែលលាតសន្ធឹងតិច។ ចាប់តាំងពីកំដៅកើនឡើងនៅពេលដែលចរន្តឆ្លងកាត់ឧបករណ៍បំបែកកើនឡើងនោះ bimetal ត្រូវបានកំដៅកាន់តែច្រើននិងពត់កាន់តែច្រើន។ តាមរបៀបនេះវាគ្រប់គ្រងយន្តការបើកដើម្បីបើកឧបករណ៍បំបែក។

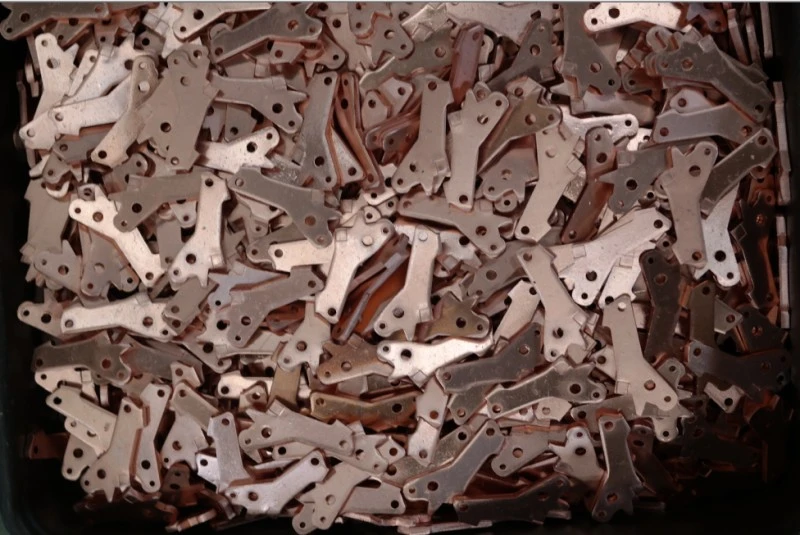

★ ទំនាក់ទំនង៖

យ៉ាន់ស្ព័រទំនាក់ទំនងត្រូវបានកំណត់សម្រាប់ឧបករណ៍បំបែកដោយគិតគូរពីតម្លៃបច្ចុប្បន្នដែលខូច និងដំណើរការ និងសំណង់ ជាធម្មតា ប្រាក់ ក្រាហ្វិច នីកែល ទំនាក់ទំនងយ៉ាន់ស្ព័រ wolfram ត្រូវបានប្រើនៅក្នុងឧបករណ៍បំបែកទំនាក់ទំនង ដែលធ្វើពីយ៉ាន់ស្ព័រប្រាក់-ក្រាហ្វីតជាមួយនឹងរចនាសម្ព័ន្ធរលោង ត្រូវបានប្រើក្នុងទំនាក់ទំនងថេរ (បាត) ទំនាក់ទំនងប្រាក់ wolfram ដែលពិបាកជាង ត្រូវបានប្រើក្នុងទំនាក់ទំនងផ្លាស់ទី (ខាងលើ) ។ រចនាសម្ព័ន្ធ swaged ត្រូវបានធានានៅក្នុងការផ្លាស់ប្តូរទំនាក់ទំនង។ នៅក្នុងវិធីនេះ ទំនាក់ទំនងដែលផ្លាស់ប្តូរ និងរឹងមានកន្លែងនៅលើទំនាក់ទំនងថេរទន់នៅក្នុងការបើក-បិទនីមួយៗ។

នៅក្នុងវិធីនេះ ភាពធន់ទាបបំផុតត្រូវបានធានា។ ការផ្លាស់ទីទំនាក់ទំនងគួរតែប៉ះទំនាក់ទំនងថេរឱ្យបានល្អបំផុតដើម្បីឱ្យមានភាពធន់នឹងទំនាក់ទំនងទាប។ ទោះជាយ៉ាងណាក៏ដោយ កម្លាំងសម្ពាធទំនាក់ទំនងខ្លាំងពេកនាំឱ្យខូចទំនាក់ទំនងក្នុងរយៈពេលខ្លីជាងធម្មតា។ យ៉ាន់ស្ព័រទំនាក់ទំនងមានសារៈសំខាន់ខ្លាំងណាស់សម្រាប់ការបើក-បិទដែលមានសុខភាពល្អ។

★ Arc Extinguisher Cell (Separator):

ឧបករណ៍បំបែកត្រូវបានប្រើដើម្បីពន្លត់ធ្នូដែលត្រូវបានបង្កើតឡើងកំឡុងពេលប្រតិបត្តិការរបស់ឧបករណ៍បំបែកដែលដំណើរការក្រោមថាមពល។ ខណៈពេលដែលទំនាក់ទំនងផ្លាស់ទីត្រូវបានបំបែកចេញពីទំនាក់ទំនងថេរ ចរន្តបន្តហូររវាងទំនាក់ទំនងមួយរយៈ ហើយនេះត្រូវបានគេហៅថា arc។ ធ្នូនេះគួរតែផុតពូជក្នុងរយៈពេលដ៏ខ្លីបំផុត

★ ការផុតពូជនៃធ្នូ៖

ធ្នូ​ត្រូវ​បាន​រុញ​ទៅ​រក​សញ្ញា​បំបែក​ដោយ​សារ​ដែន​ម៉ាញេទិក​ដែល​បាន​បង្កើត​ឡើង​ជុំវិញ​ធ្នូ។ តាមរបៀបនេះ ធ្នូត្រូវបានពង្រីក ហើយក្លាយទៅជាស្តើង ហើយដាច់រវាងចានបំបែក (រូបភាព-5) ។ ដោយសារតែលក្ខណៈនៃសម្ភារៈដែលប្រើនៅលើជញ្ជាំងចំហៀងនៃឧបករណ៍បំបែកឧស្ម័នមួយចេញមកដោយសារតែសីតុណ្ហភាពខ្ពស់ដែលបណ្តាលមកពីធ្នូ។ ឧស្ម័ននេះមានឥទ្ធិពលសំខាន់លើការផុតពូជនៃធ្នូ។

ការដាក់ពាក្យ

CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) ត្រូវបានជឿទុកចិត្តលើហេដ្ឋារចនាសម្ព័ន្ធសំខាន់ៗ៖

★ឧស្សាហកម្ម៖ រោងម៉ាស៊ីនដែក វេទិកាប្រេង និងឧស្ម័ន រោងចក្រគីមី

★ ការថែទាំសុខភាព៖ មន្ទីរពេទ្យមេ និងក្រុមប្រឹក្សាចែកចាយរង

★ ការដឹកជញ្ជូន៖ សញ្ញាផ្លូវដែក ប្រព័ន្ធឥវ៉ាន់ព្រលានយន្តហោះ

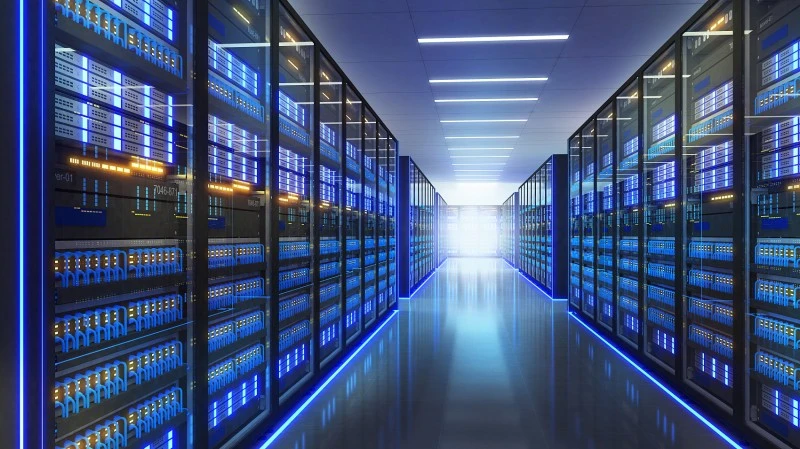

★ពាណិជ្ជកម្ម៖ អគារខ្ពស់ៗ មជ្ឈមណ្ឌលទិន្នន័យ ផ្សារទំនើប មជ្ឈមណ្ឌលសន្និបាត

★ កន្លែងសាធារណៈ៖ រោងកុន កីឡដ្ឋាន អគាររដ្ឋាភិបាល

គុណសម្បត្តិនៃការដំឡើង និងថែទាំ

★ការរួមបញ្ចូលងាយស្រួល:

កញ្ចប់ស្តង់ដាររួមមាន busbars របាំងដំណាក់កាល និងផ្នែករឹង

គ្រឿងបន្ថែមជាជម្រើស៖ ទំនាក់ទំនងរោទិ៍ ការបញ្ចេញចរន្តអគ្គិសនី/ចរន្តអគ្គិសនី យន្តការប្រតិបត្តិការអគ្គិសនី

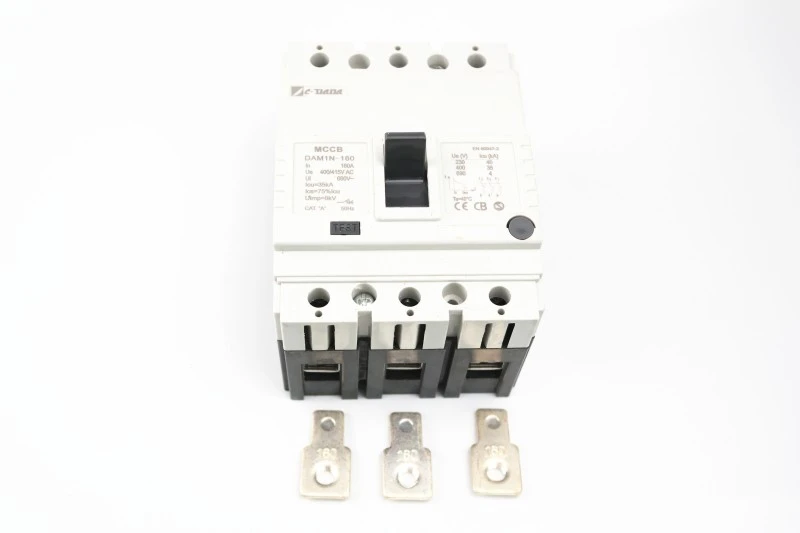

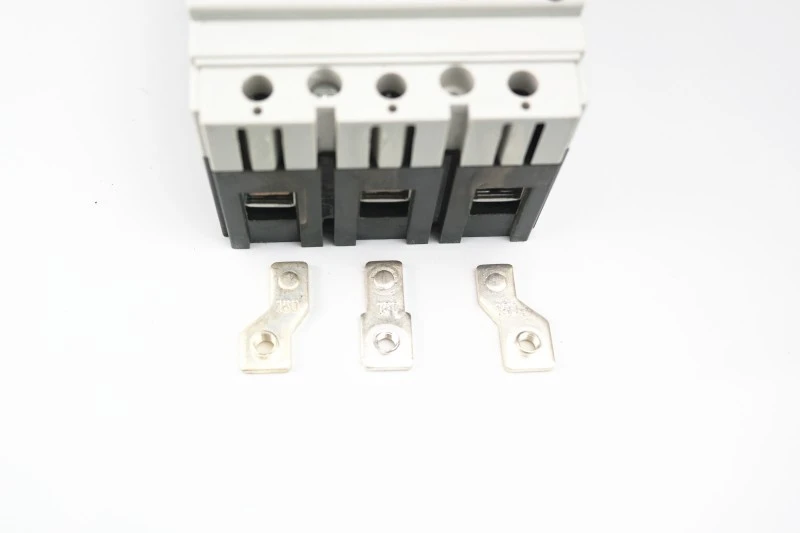

1) ភ្ជាប់ដោយរបារ busbar បន្ថែម (រូបថត 1)

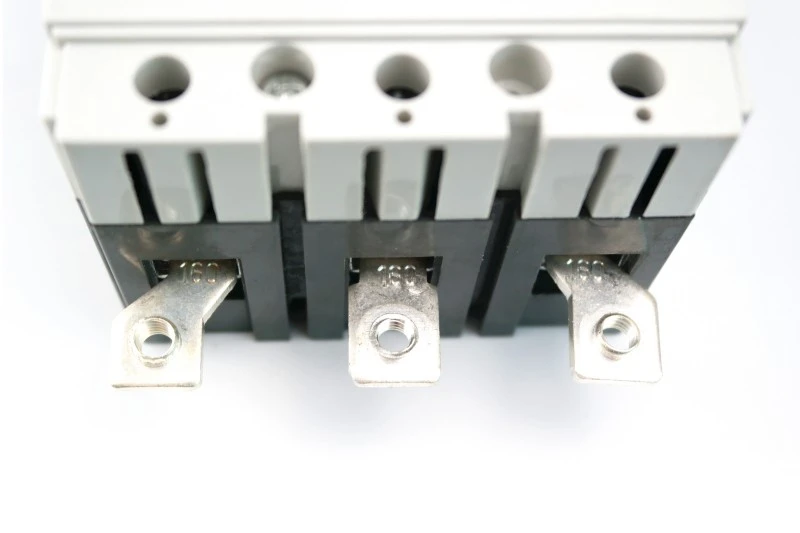

2) ភ្ជាប់ដោយស្ថានីយរីករាលដាល (រូបថត 2)

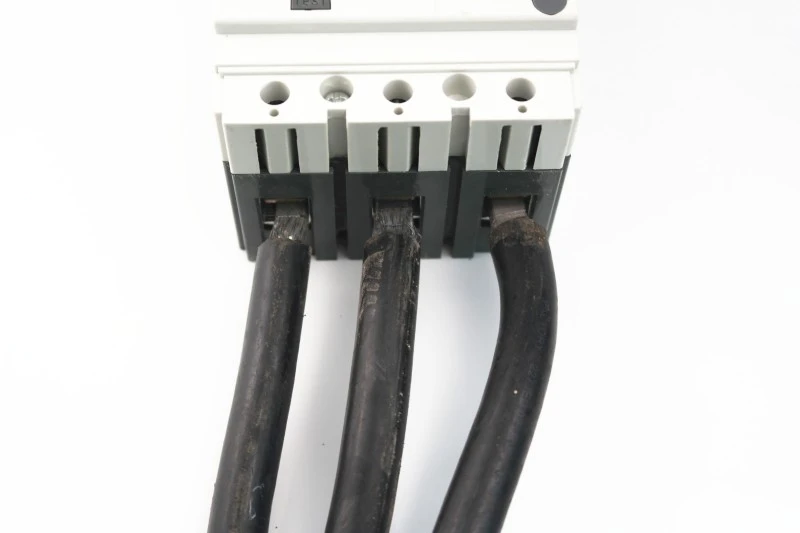

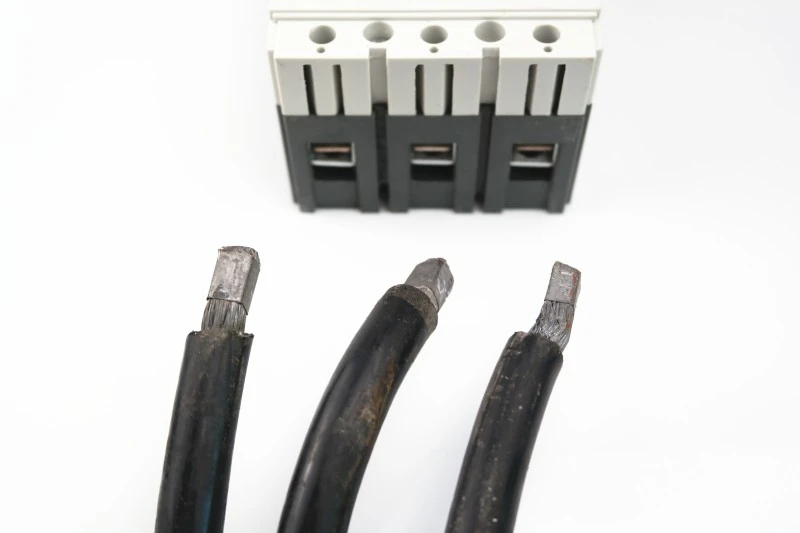

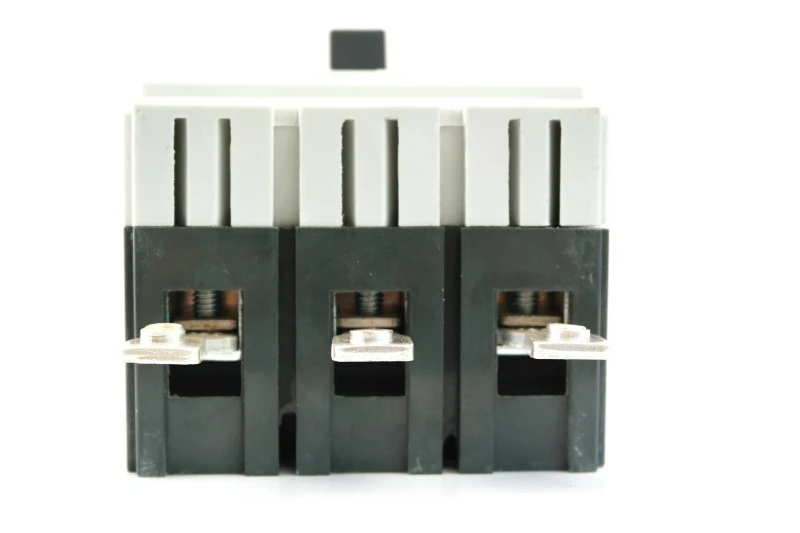

3) ភ្ជាប់ខ្សែដោយផ្ទាល់ (រូបថតទី 3) ដោយមិនប្រើខ្សែ។

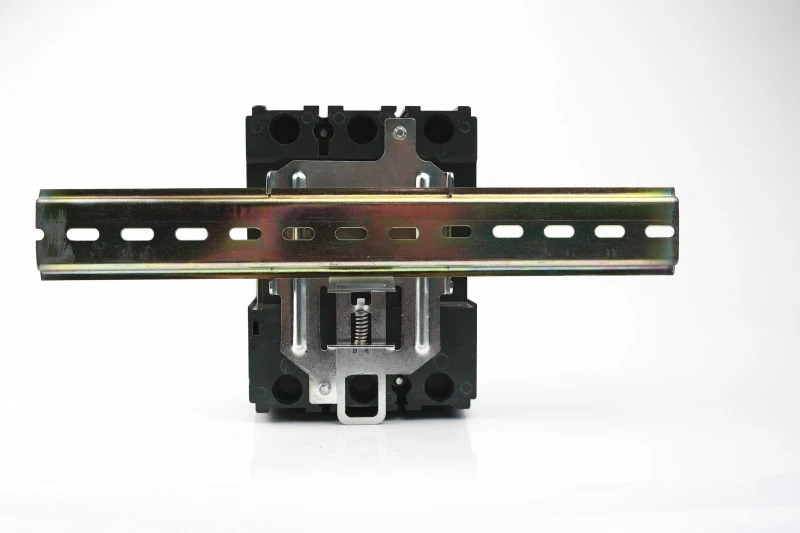

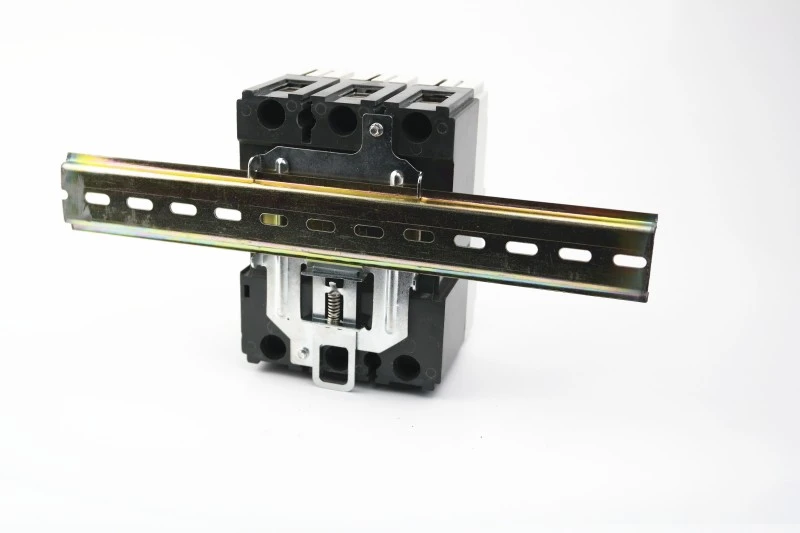

ដោយមានជំនួយពីការគៀបពិសេស 125 និង 160 គ្រឿងអាចត្រូវបានដំឡើងនៅលើផ្លូវដែក DIN ។

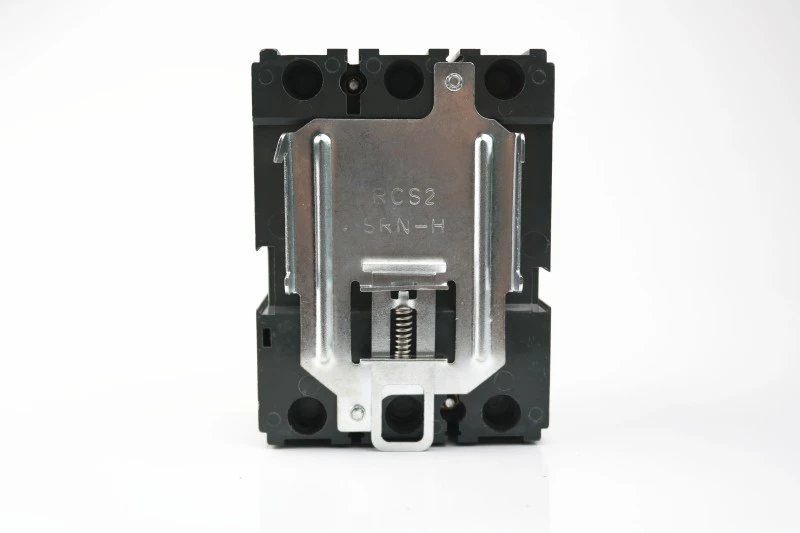

ឧបករណ៍បំបែកជាមួយនឹងការគៀប

តោងជាមួយផ្លូវដែក DIN

តោងជាមួយផ្លូវដែក DIN

★ ការរចនាសន្សំសំចៃអវកាស៖

10-20% ស្រាលជាងនិងបង្រួមជាងជម្រើសក្នុងស្រុក

បើកទំហំឯករភជប់តូចជាងមុន → សម្ភារៈទាប និងថ្លៃដឹកជញ្ជូន

★ កំណត់ឡើងវិញដែលងាយស្រួលប្រើ៖

ការចង្អុលបង្ហាញអំពីការធ្វើដំណើរច្បាស់លាស់ការពារការបិទភ្នែកឡើងវិញ

"ចុច" អាចស្តាប់បានបញ្ជាក់ពីការចូលរួមមេកានិចត្រឹមត្រូវ។

★ Future-Ready:

គាំទ្រ​ឧបករណ៍​ដោត​ចូល និង​ដក​ចេញ (សម្រាប់​ម៉ូដែល​ជ្រើសរើស)

ឆបគ្នាជាមួយកម្មវិធីបន្ថែមសម្រាប់ការត្រួតពិនិត្យឆ្លាតវៃ

ហេតុអ្វីជ្រើសរើស CDADA?

1. យើងគឺជាក្រុមហ៊ុនផលិតឈានមុខគេសម្រាប់ 42+ ឆ្នាំ។ ក្រុមហ៊ុនរបស់យើងបានបង្កើតឡើងក្នុងឆ្នាំ 1983 អភិវឌ្ឍយ៉ាងលឿនក្នុងរយៈពេល 40 ឆ្នាំ។

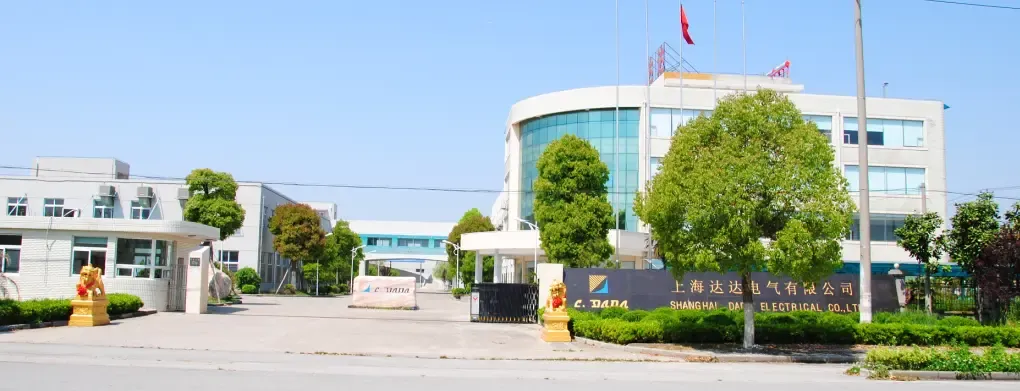

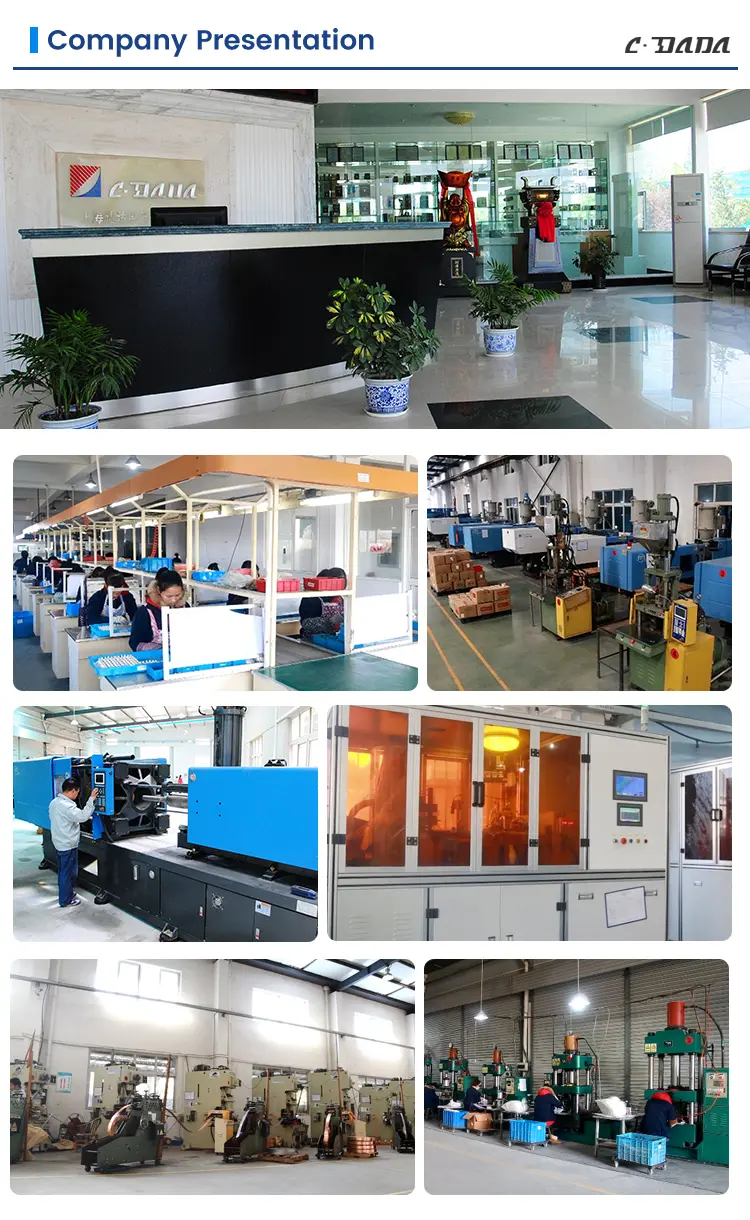

2. គ្រុបនេះ មានរោងចក្រចំនួន 3 មានផ្ទៃដីផលិត 52,400 ម៉ែត្រការ៉េ និងមានបុគ្គលិកជាង 500 នាក់។ យើងបានបណ្តាក់ទុនជិតដប់លានយន់ ដើម្បីពង្រីកប្រតិបត្តិការ និងធ្វើឱ្យប្រសើរឡើងនូវសិក្ខាសាលារបស់យើង។

3. រោងចក្រធ្វើសវនកម្មដោយ INTERTEK, DEKRA & GMC

4. កេសដែលមានកម្លាំងខ្ពស់ ការការពារប៉ាឡែត ល្អសម្រាប់ការដឹកជញ្ជូននាំចេញពីចម្ងាយ

សំណួរដែលសួរញឹកញាប់ (FAQ)

សំណួរទី 1: តើឧបករណ៍បំលែងសៀគ្វី DAM1 Fixed Type Molded Case Circuit Breaker អាចដាក់នៅលើផ្លូវដែក DIN បានទេ?

A1: បាទ-ម៉ូដែល 125A និង 160A អាចត្រូវបានដំឡើងនៅលើផ្លូវដែក DIN ដោយប្រើការគៀបពិសេសស្រេចចិត្ត។ ការវាយតម្លៃខ្ពស់គឺត្រូវបានភ្ជាប់ដោយបន្ទះតែប៉ុណ្ណោះ។

សំណួរទី 2: តើការបញ្ជាក់អ្វីខ្លះដែលស៊េរី DAM1 មាន?

A2: វាត្រូវបានបញ្ជាក់ដោយ CE, CB, ASTA, KEMA, SEMKO, និង RoHS ដោយធានានូវការអនុលោមតាម EU មជ្ឈិមបូព៌ា អាស៊ីអាគ្នេយ៍ និងលើសពីនេះ។

សំណួរទី 3: តើខ្ញុំត្រូវកំណត់ឧបករណ៍បំបែកឡើងវិញដោយរបៀបណាបន្ទាប់ពីការធ្វើដំណើរ?

A3: ដំបូង រំកិលដងថ្លឹងចុះក្រោមទាំងស្រុងទៅ OFF (អ្នកនឹងឮការចុច) បន្ទាប់មកទាញវារហូតដល់ ON។ កុំបង្ខំវាដោយផ្ទាល់ពី TRIP ទៅ ON ។

សំណួរទី 4៖ តើឧបករណ៍ជំនួយត្រូវគ្នាដែរឬទេ?

A4: បាទ-ទំនាក់ទំនងរោទិ៍ ទំនាក់ទំនងជំនួយ ការបញ្ចេញ shunt/undervoltage និងប្រតិបត្តិករអគ្គិសនីអាចត្រូវបានបន្ថែមដោយមិនចាំបាច់រុះរើ។

សំណួរទី 5: តើ DAM1 សមស្របសម្រាប់ការជំនួសឧបករណ៍បំបែកចាស់ទេ?

A5: ដាច់ខាត។ ស្នាមជើងតូចរបស់វាអនុញ្ញាតឱ្យជំនួសដោយផ្ទាល់នៃ MCCBs កេរ្តិ៍ដំណែលនៅក្នុងបន្ទះភាគច្រើន - សន្សំពេលវេលា និងការចំណាយលើការធ្វើឱ្យប្រសើរឡើង។
