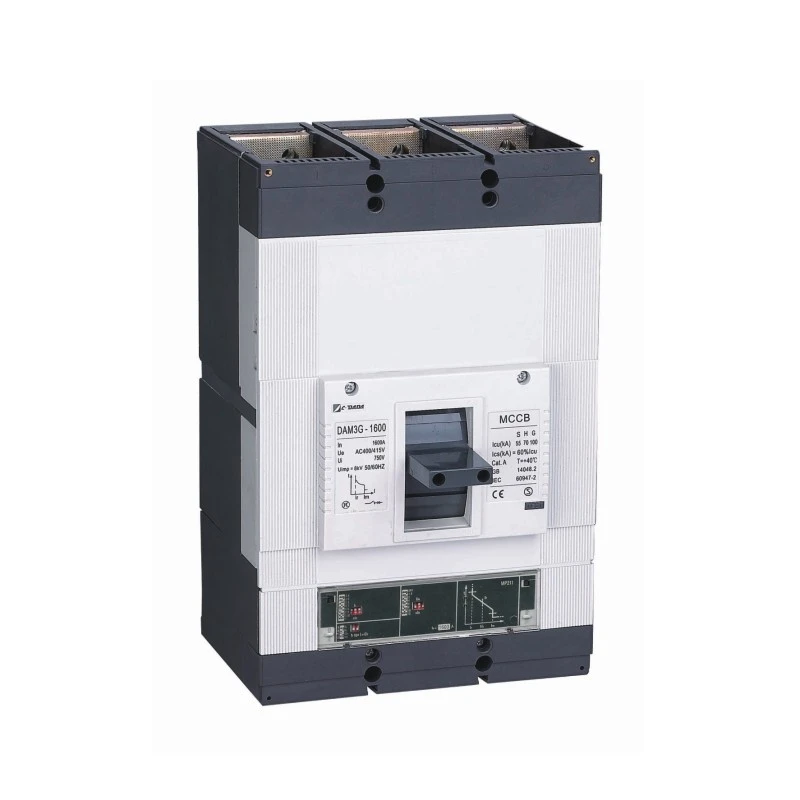

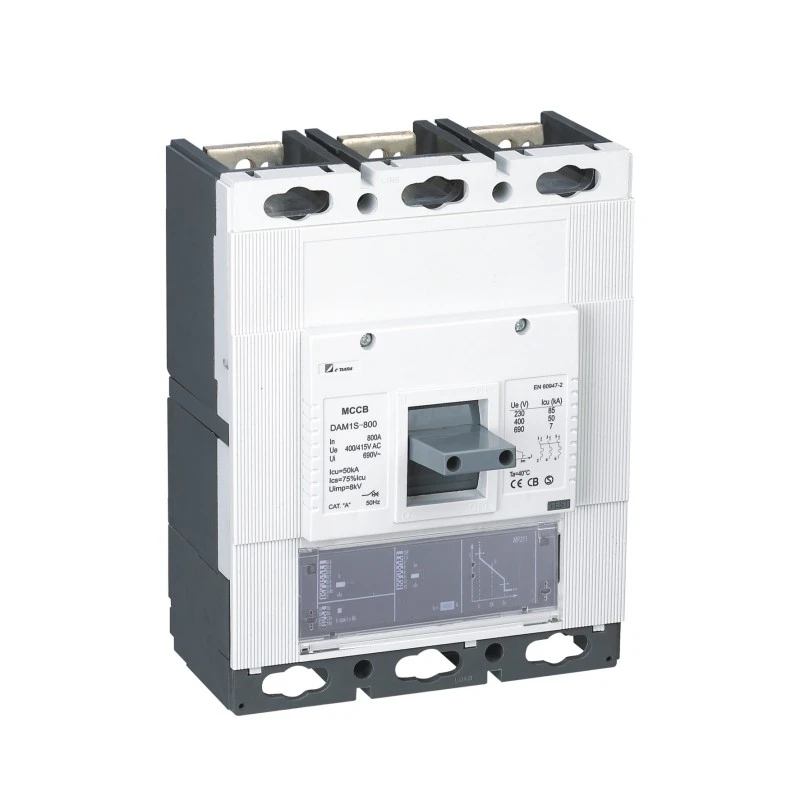

ឧបករណ៍បំបែកសៀគ្វីអេឡិចត្រូនិចប្រភេទ Molded Case

សម្រាប់ប្រព័ន្ធថាមពលទំនើបដែលទាមទារភាពជាក់លាក់ ភាពវៃឆ្លាត និងភាពអាចជឿជាក់បាននោះ Electronic Type Molded Case Circuit Breaker by Shanghai DADA Electric CO., LTD. កំណត់ស្តង់ដារថ្មីក្នុងការការពារវ៉ុលទាប។ មិនដូចឧបករណ៍បំបែកមេដែកកម្ដៅបែបប្រពៃណីទេ MCCB ដ៏ឆ្លាតវៃនេះប្រើឯកតាធ្វើដំណើរអេឡិចត្រូនិកដែលមានមូលដ្ឋានលើ microprocessor ដើម្បីផ្តល់នូវការការពារចរន្តហួសកម្រិតដែលអាចកំណត់កម្មវិធីបានយ៉ាងត្រឹមត្រូវ—ធន់នឹងការប្រែប្រួលសីតុណ្ហភាពព័ទ្ធជុំវិញ។

ជាមួយនឹងការកំណត់ដែលអាចលៃតម្រូវបានពី 40% ទៅ 100% នៅក្នុង (កំដៅ) និង 1.5 × ទៅ 12 × នៅក្នុង (ម៉ាញេទិក) វាផ្តល់នូវភាពបត់បែនដែលមិនអាចប្រៀបផ្ទឹមបានសម្រាប់ការសម្របសម្រួលស្មុគស្មាញនៅក្នុងមជ្ឈមណ្ឌលទិន្នន័យ រោងចក្រឧស្សាហកម្ម មន្ទីរពេទ្យ និងប្រព័ន្ធថាមពលកកើតឡើងវិញ។ វាយតម្លៃពី 100A ដល់ 1600A នៅ 400V/415V វារួមបញ្ចូលគ្នានូវការរចនាបង្រួមជាមួយនឹងមុខងារកម្រិតខ្ពស់ ហើយរួមបញ្ចូលការធ្វើដំណើរដោយផ្ទាល់ដែលមិនមានសុវត្ថិភាពក្នុងអំឡុងពេលមានកំហុសខ្លាំង ទោះបីជាអេឡិចត្រូនិចបរាជ័យក៏ដោយ។

លក្ខណៈបច្ចេកទេសសំខាន់ៗ

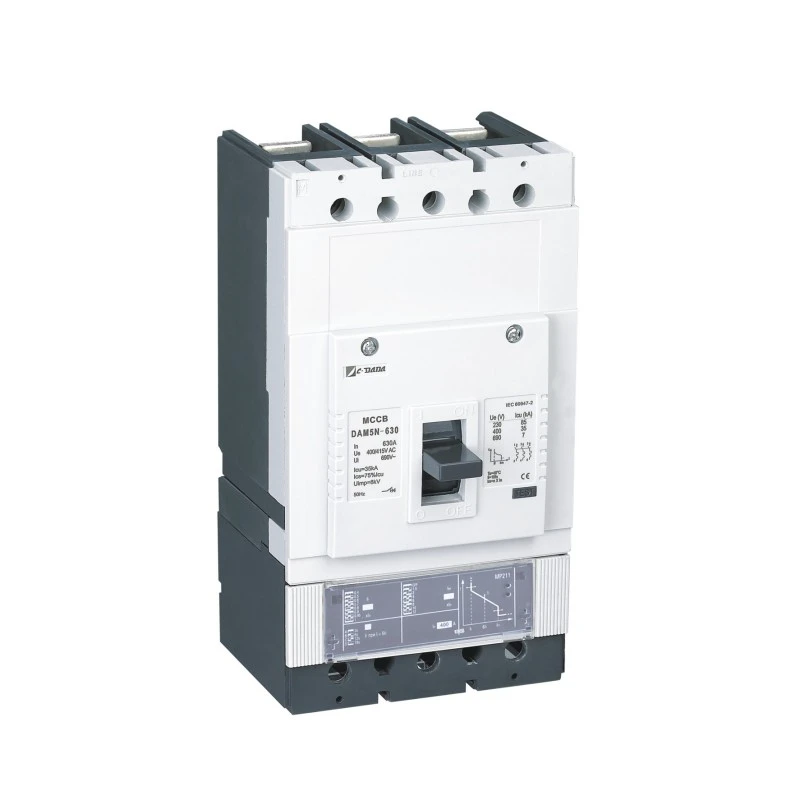

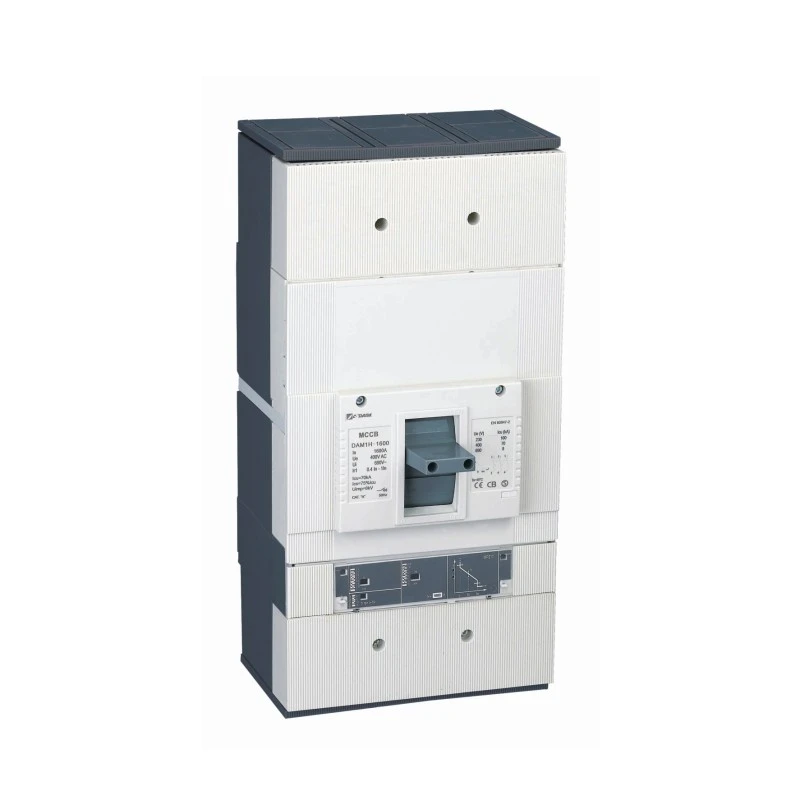

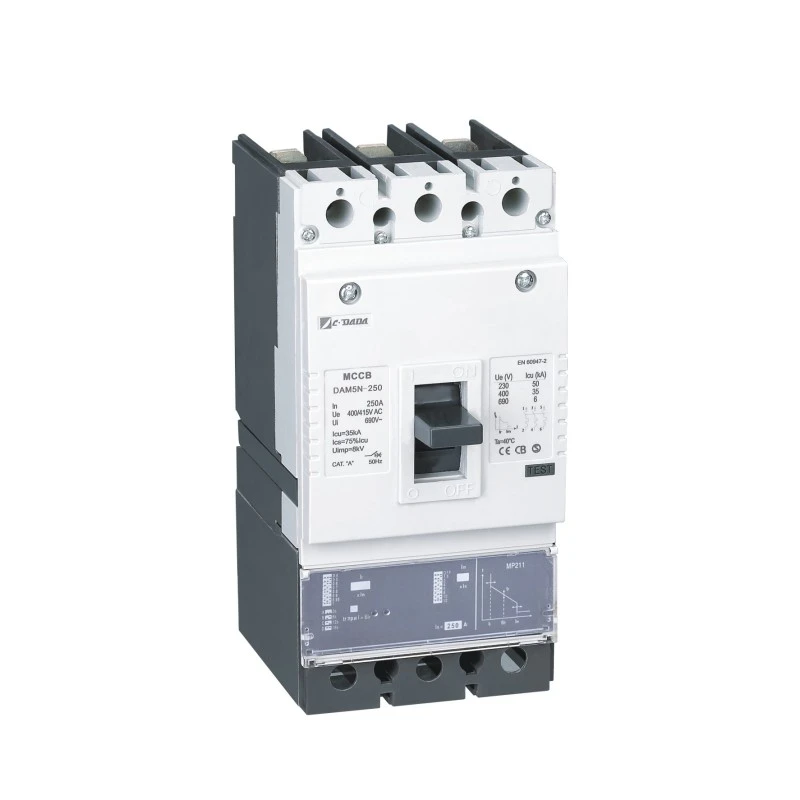

ម៉ូដែល៖ CDADA DAM2 / DE Series (ឧបករណ៍បំលែងសៀគ្វីអេឡិចត្រូនិចប្រភេទ Molded Case)

ប្រភេទ៖ ឧបករណ៍បំបែកសៀគ្វីអេឡិចត្រូនិច

បង្គោល: 3P / 4P

វ៉ុលដែលបានវាយតម្លៃ (Ue): 400V / 415V AC

ចរន្តដែលបានវាយតម្លៃ (ក្នុង): 100A - 1600A

ឯកតាការធ្វើដំណើរ៖ ការចេញផ្សាយអេឡិចត្រូនិកផ្អែកលើមីក្រូដំណើរការ

ការលៃតម្រូវកំដៅ (Ir): 40% - 100% នៃអ៊ី

ការលៃតម្រូវម៉ាញេទិក (អ៊ីម): 1.5 × - 12 × អ៊ិន

គុណសម្បត្តិ

★ ជួរធំទូលាយ៖ 100A ដល់ 1600A (AC)

★វិមាត្របង្រួម

★ ការកំណត់កំដៅដែលអាចលៃតម្រូវបាន (40-100%) នៅក្នុង។

★ ការកំណត់ម៉ាញេទិកដែលអាចលៃតម្រូវបាន (1.5-12 ដង) អ៊ិន។

★ រុញទៅការផ្តល់ប៊ូតុងធ្វើដំណើរ។

★ បំបែកទំនាក់ទំនងសំខាន់ និង arcing

★ជួរធំទូលាយនៃគ្រឿងបន្ថែម។

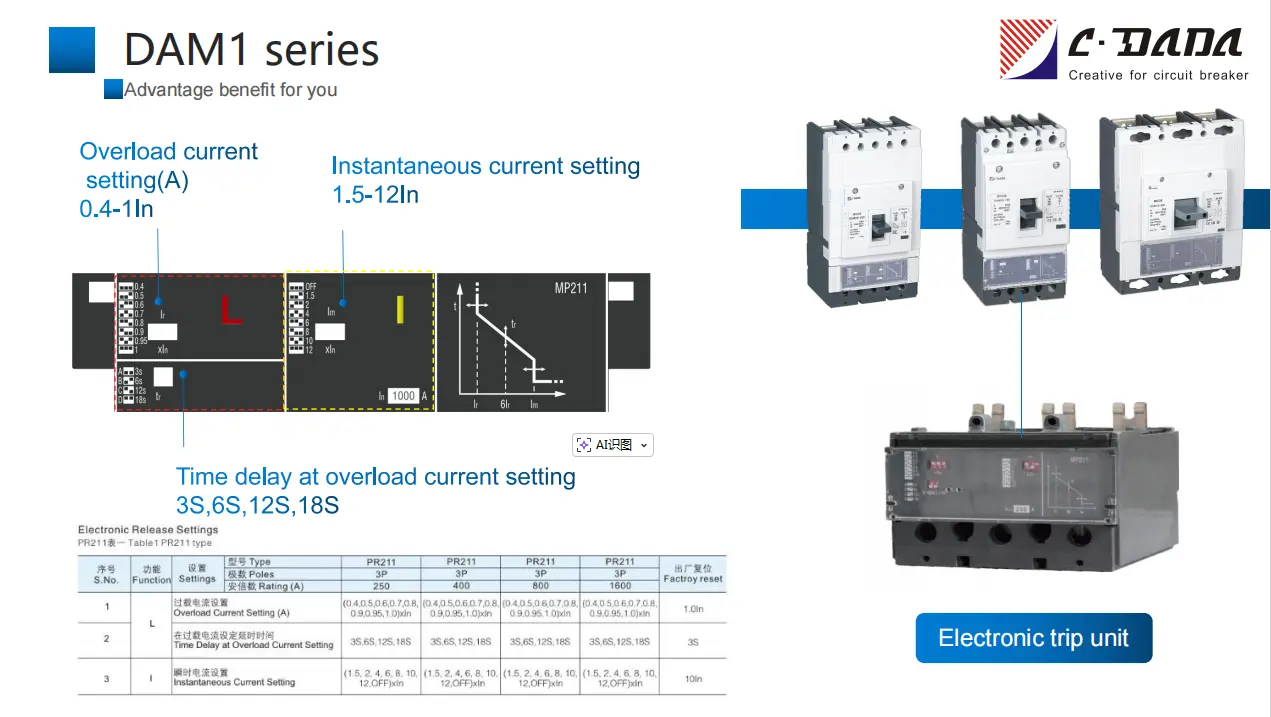

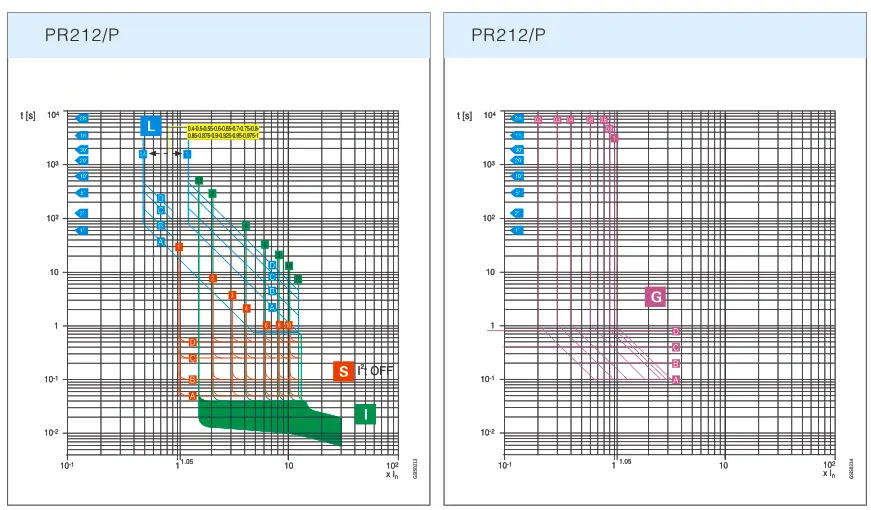

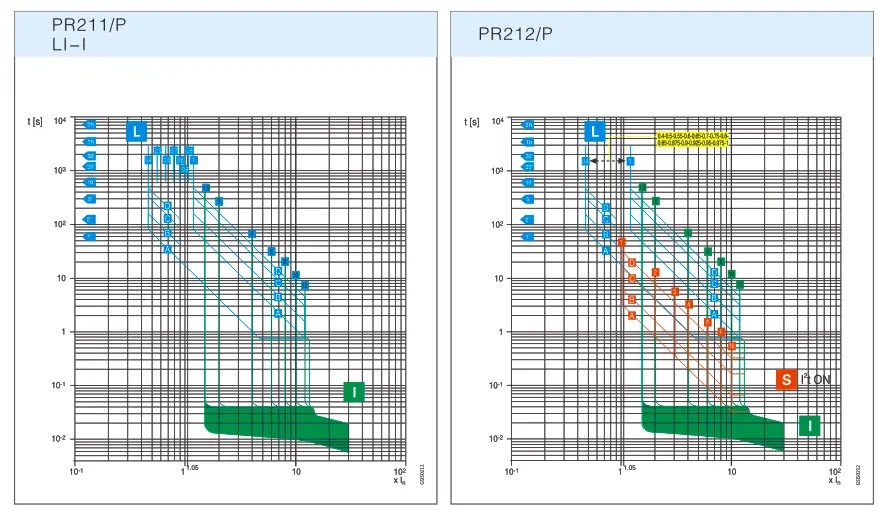

ខ្សែកោងលក្ខណៈនៃការចេញផ្សាយអេឡិចត្រូនិក

ប៉ារ៉ាម៉ែត្រអគ្គិសនី

តារាងទី 1 ប្រភេទ PR211

ស.

មុខងារ

ការកំណត់

ប្រភេទ

PR211

PR211

PR211

PR211

កំណត់ឡើងវិញ Factory

បង្គោល

3 ភី

3 ភី

3 ភី

3 ភី

ការវាយតម្លៃ (A)

250

400

800

1600

1

L

លើសការកំណត់បច្ចុប្បន្ន (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0 អ៊ិន

2

ការពន្យាពេលនៅការកំណត់ចរន្តលើសចំណុះ

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3 ស

3

I

ការកំណត់បច្ចុប្បន្នភ្លាមៗ

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 អ៊ិន

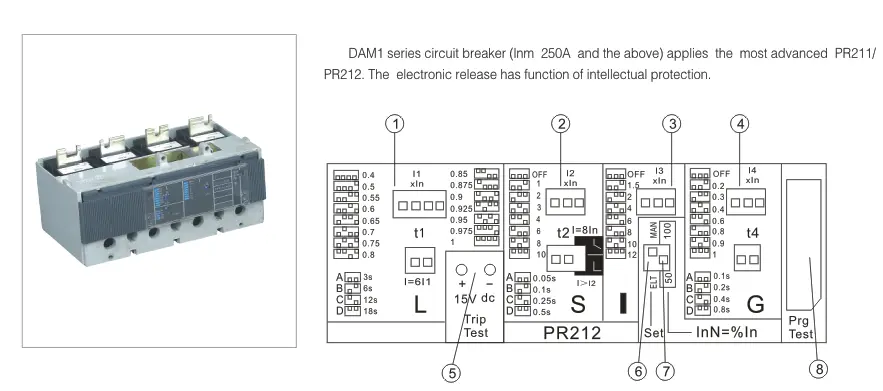

តារាងទី 2 ប្រភេទ PR212

ស.

មុខងារ

ការកំណត់

ប្រភេទ

PR212

PR212

PR212

PR212

កំណត់ឡើងវិញ Factory

បង្គោល

3 ភី

3 ភី

3 ភី

3 ភី

ការវាយតម្លៃ (A)

250

៤០០/៦៣០

800

1600

1

L

លើសការកំណត់បច្ចុប្បន្ន (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 អ៊ិន

2

ការពន្យាពេលនៅការកំណត់ចរន្តលើសចំណុះ

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3 ស

3

S

ការកំណត់ចរន្តខ្លី (A)

(1, 2, 3, 4, 6, 8, 10, បិទ)xIn

(1, 2, 3, 4, 6, 8, 10, បិទ)xIn

(1, 2, 3, 4, 6, 8, 10, បិទ)xIn

(1, 2, 3, 4, 6, 8, 10, បិទ)xIn

6 អ៊ិន

4

ការពន្យាពេលនៅការកំណត់ចរន្តសៀគ្វីខ្លី

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1 ស

5

I

ការកំណត់បច្ចុប្បន្នភ្លាមៗ

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 អ៊ិន

6

G

ការ​កំណត់​បច្ចុប្បន្ន​កំហុស​ដី (A)

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, បិទ)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, បិទ)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, បិទ)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, បិទ)xIn

1.0 អ៊ិន

7

ការពន្យាពេលក្នុងការកំណត់កំហុសដី

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4 ស

8

ការជ្រើសរើសប៉ារ៉ាម៉ែត្រអគ្គិសនីឬអេឡិចត្រូនិចដែលបានកំណត់

មុខងារ SET (ប្តូរ ELT/MAN)

9

ប្រើសម្រាប់កំណត់ប៉ារ៉ាម៉ែត្រនៃកុងតាក់ទម្លាក់នៃបន្ទាត់សូន្យ

InN=% ក្នុង ប្តូរ 50/100

10

រន្ធសម្រាប់ឧបករណ៍វាស់ការតភ្ជាប់

រន្ធបន្ទះ

ហេតុអ្វីត្រូវជ្រើសរើស CDADA Electronic MCCB?

★ ភាពវៃឆ្លាតពិត មិនត្រឹមតែស្វ័យប្រវត្តិកម្មប៉ុណ្ណោះទេ
microprocessor បន្តវិភាគទម្រង់រលកបច្ចុប្បន្ន ដោយអនុញ្ញាតឱ្យមានពេលវេលាបញ្ច្រាស ពេលវេលាច្បាស់លាស់ និងការការពារភ្លាមៗ ដោយមិនមានការរសាត់ដោយសារកំដៅ ឬភាពចាស់។

★ ការរចនាមិនមានសុវត្ថិភាព
ទោះបីជាសៀគ្វីអេឡិចត្រូនិចបរាជ័យក៏ដោយ បន្ទះអេឡិចត្រូម៉ាញ៉េទិចដោយផ្ទាល់ធានានូវការធ្វើដំណើររបស់ឧបករណ៍បំបែកកំឡុងពេលសៀគ្វីខ្លីធ្ងន់ធ្ងរ ដែលបំពេញតាមតម្រូវការសុវត្ថិភាព IEC 60947-2។

★ ការសម្របសម្រួលជាន់ខ្ពស់
ជួរលៃតម្រូវធំទូលាយ (40–100% Ir, 1.5–12 × អ៊ីម) អនុញ្ញាតឱ្យមានការសម្របសម្រួលដ៏ល្អឥតខ្ចោះជាមួយឧបករណ៍ឡើងលើ/ចុះក្រោម—កាត់បន្ថយតំបន់ដាច់ភ្លើង។

★ ហេដ្ឋារចនាសម្ព័ន្ធភស្តុតាងនាពេលអនាគត
ឆបគ្នាជាមួយម៉ូឌុលទំនាក់ទំនងជាជម្រើស (Modbus RTU, Profibus) សម្រាប់រួមបញ្ចូលទៅក្នុងប្រព័ន្ធគ្រប់គ្រងអគារ (BMS) ឬក្រឡាចត្រង្គឆ្លាតវៃ។

★គុណភាពសកល តម្លៃប្រកួតប្រជែង
ផលិតក្រោម ISO 9001 នៅទីក្រុងសៀងហៃ ដោយមានវិញ្ញាបនប័ត្រអន្តរជាតិ - ផ្តល់ជូននូវការអនុវត្តកម្រិតអឺរ៉ុបនៅប្រសិទ្ធភាពតម្លៃអាស៊ី។

★ យើងមានក្រុមវិស្វករចំនួន 15 នាក់ដែលយកចិត្តទុកដាក់លើការអភិវឌ្ឍន៍ផលិតផល ការកែលម្អ និងការប្ដូរតាមបំណង។

កម្មវិធីសមស្រប

មជ្ឈមណ្ឌលទិន្នន័យ៖ ការពារការបរាជ័យជាបណ្តើរៗ ជាមួយនឹងការជ្រើសរើសយ៉ាងច្បាស់លាស់

មន្ទីរពេទ្យ៖ ធានាបាននូវថាមពលដែលមិនមានការរំខានសម្រាប់ប្រព័ន្ធទ្រទ្រង់ជីវិត

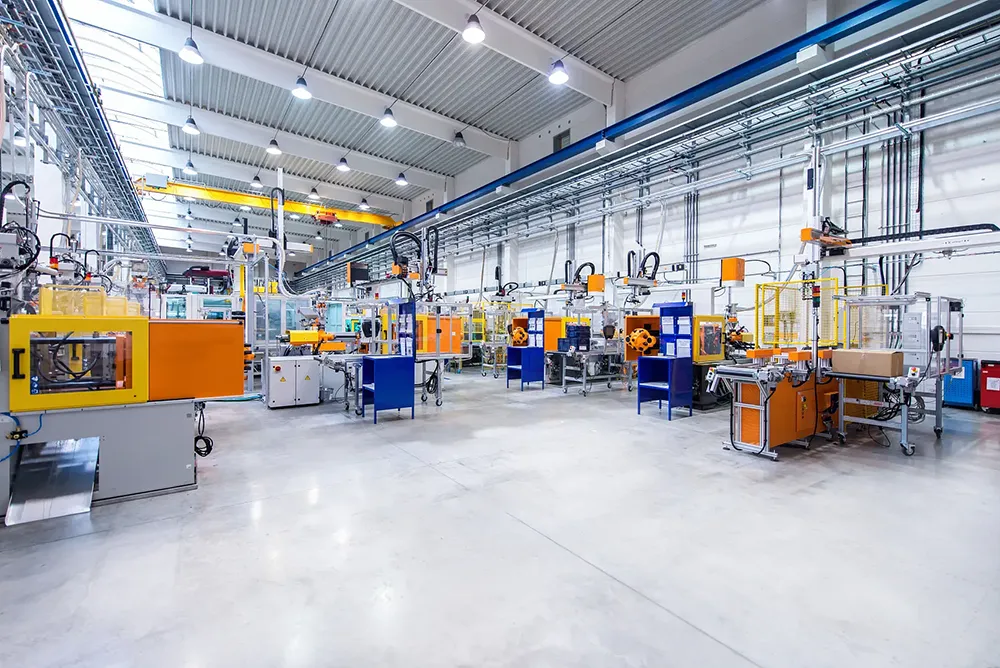

ស្វ័យប្រវត្តិកម្មឧស្សាហកម្ម៖ សំរបសំរួលជាមួយ VFDs អ្នកចាប់ផ្តើមទន់ និងមនុស្សយន្ត

Solar/Wind Farms៖ សម្របទៅនឹងទម្រង់នៃការបង្កើតអថេរ

អគារពាណិជ្ជកម្មឆ្លាតវៃ៖ បើកការត្រួតពិនិត្យថាមពលដោយមិនចាំបាច់មានម៉ែត្របន្ថែម

សំណួរដែលសួរញឹកញាប់ (FAQ)

សំណួរទី 1: តើអ្វីធ្វើឱ្យអេឡិចត្រូនិច MCCB ខុសពីម៉ាញេទិចកម្ដៅ?

A1: ឧបករណ៍បំលែងសៀគ្វីប្រភេទ Molded Case អេឡិចត្រូនិចប្រើ microprocessor ដើម្បីវិភាគចរន្ត និងកេះដំណើរដោយភាពជាក់លាក់ខ្ពស់។ ពួកវាមិនត្រូវបានប៉ះពាល់ដោយសីតុណ្ហភាពព័ទ្ធជុំវិញ ផ្តល់ជួរលៃតម្រូវកាន់តែទូលំទូលាយ និងអាចផ្តល់នូវការផ្ទុកទិន្នន័យ - មិនដូចប្រភេទម៉ាញេទិចកម្ដៅដែលមានមូលដ្ឋានលើ bimetal/solenoid ទេ។

សំណួរទី 2: តើ MCCB អេឡិចត្រូនិច 1600A មាននៅក្នុងការកំណត់រចនាសម្ព័ន្ធ 4-pole ដែរឬទេ?

A2: បាទ-រាល់ MCCBs អេឡិចត្រូនិក CDADA ចាប់ពី 250A ដល់ 1600A មានទាំងកំណែ 3P និង 4P។

សំណួរទី 3: តើមានអ្វីកើតឡើងប្រសិនបើឯកតាធ្វើដំណើរអេឡិចត្រូនិចបរាជ័យក្នុងអំឡុងពេលសៀគ្វីខ្លី?

A3: ឧបករណ៍បំបែករួមមានការបម្រុងទុកមេកានិច៖ កំឡុងពេលមានកំហុសខ្លាំង (> 12 × In) បន្ទះមេដែកចាប់ផ្តើមបើកដោយផ្ទាល់ - ធានាសុវត្ថិភាពទោះបីជាមានអេឡិចត្រូនិចក្រៅបណ្តាញក៏ដោយ។

សំណួរទី 4: តើខ្ញុំអាចតាមដានតម្លៃបច្ចុប្បន្នតាមពេលវេលាជាក់ស្តែងបានទេ?

A4: បាទ- ឯកតាធ្វើដំណើរតាមអេឡិចត្រូនិកបង្ហាញភ្លាមៗ អតិបរមា នាទី និងចរន្តមធ្យមនៅលើបង្អួចពេលវេលាដែលអាចជ្រើសរើសបាន (ឧ. 24 ម៉ោង) មានប្រយោជន៍សម្រាប់ការគ្រប់គ្រងថាមពល។

សំណួរទី 5: ហេតុអ្វីបានជាជ្រើសរើស CDADA ជាងម៉ាក MCCB ឆ្លាតវៃផ្សេងទៀត?

A5: CDADA ផ្តល់ជូន៖

● ការលៃតម្រូវជួរពីរពិតប្រាកដ (ដៃគូប្រកួតប្រជែងជាច្រើនកំណត់ Im ទៅ ≤10 ×)

● ការបម្រុងទុកមេកានិចដែលមិនមានសុវត្ថិភាព (មិនមែន MCCBs "អេឡិចត្រូនិក" ទាំងអស់មានវាទេ)

● ទំហំបង្រួម—សមនឹងបន្ទះចាស់ដោយគ្មានការកែប្រែ

● ផលប័ត្រវិញ្ញាបនប័ត្រសកលខ្លាំង (ASTA, KEMA, CE)

● តម្លៃដែលងាយស្រួលប្រើ OEM ជាមួយនឹងជំនួយបច្ចេកទេសជាភាសាអង់គ្លេស
