រោងចក្រទំនាក់ទំនងម៉ូឌុលចិនដោយផ្ទាល់

ឧបករណ៍ទំនាក់ទំនងម៉ូឌុលទាំងនេះត្រូវបានផ្តល់ជូនអ្នកដោយស៊ីដាដាដែលជាអ្នកផ្គត់ផ្គង់ដែលអាចទុកចិត្តបាន និងជឿជាក់។ ក្នុងនាមជាអ្នកផលិតលក់ផ្ទាល់ យើងមានបទពិសោធន៍ជាង 15 ឆ្នាំ ជាពិសេសជាមួយនឹងស៊េរីផលិតផលនេះ។ ជាងនេះទៅទៀត ឧបករណ៍អគ្គិសនីតង់ស្យុងទាបទាំងមូលរបស់យើង ដែលត្រូវបានបង្កើតឡើងក្នុងរយៈពេលជាច្រើនឆ្នាំ តែងតែផ្តល់នូវគុណភាពខ្ពស់ និងយូរអង្វែងពិសេស។ ប្រសិនបើអ្នកជួបប្រទះបញ្ហាណាមួយ អ្នកត្រូវបានស្វាគមន៍ក្នុងការទាក់ទងមកយើងគ្រប់ពេលសម្រាប់ជំនួយក្រោយពេលលក់ភ្លាមៗ។

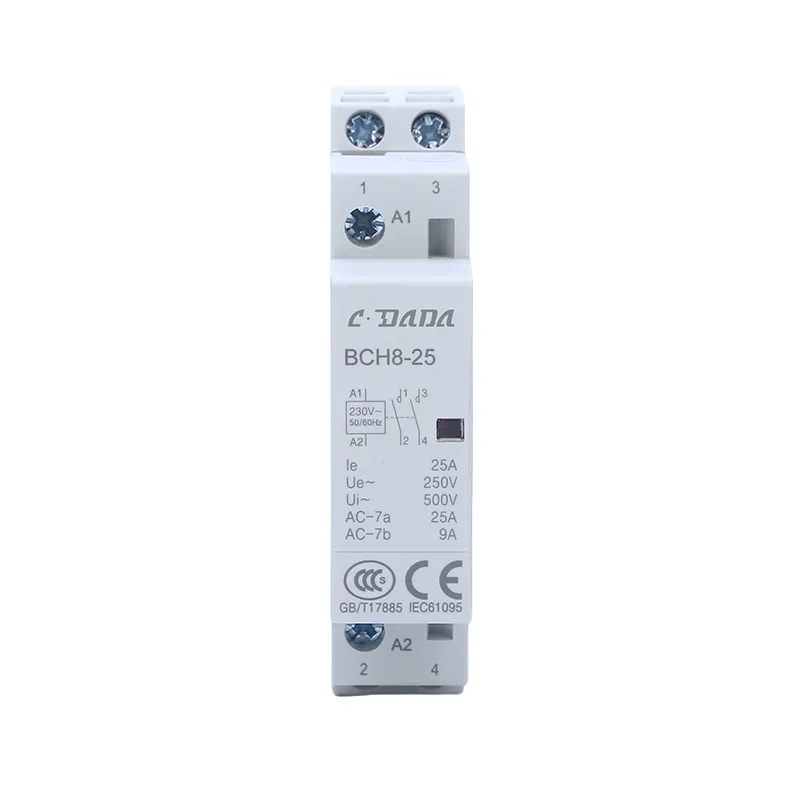

អ្វីទៅជា Modular Contactor?

A ឧបករណ៍ទំនាក់ទំនងម៉ូឌុល គឺជាឧបករណ៍ប្តូរអេឡិចត្រូនិចដែលភ្ជាប់ដោយផ្លូវដែក DIN ដែលត្រូវបានរចនាឡើងជាពិសេសសម្រាប់ការដំឡើងអគារ និងកម្មវិធីក្នុងស្រុក. មិនដូច contactors ឧស្សាហកម្មដែលគ្រប់គ្រងដោយ IEC 60947-4-1, contactors ម៉ូឌុលអនុលោមតាមIEC 61095-ស្ដង់ដារមួយដែលមាន "តម្រូវការតឹងរ៉ឹងបំផុត បំពេញតាមការរំពឹងទុករបស់អ្នកប្រើប្រាស់ ទាក់ទងនឹងសុវត្ថិភាពនៃឧបករណ៍ និងមនុស្សនៅក្នុងបរិវេណ និងតំបន់ដែលអាចចូលដំណើរការបានសម្រាប់សាធារណជន"។

ឧបករណ៍ទាំងនេះមានលក្ខណៈពិសេស កទទឹងម៉ូឌុលស្តង់ដារ (ច្រើននៃ 17.5mm) អនុញ្ញាតឱ្យមានការរួមបញ្ចូលដោយគ្មានថ្នេរទៅក្នុងបន្ទះចែកចាយនៅជាប់គ្នា។MCBs, RCDs និងឧបករណ៍ម៉ូឌុលផ្សេងទៀត។ ការវាយតម្លៃបច្ចុប្បន្នមានចាប់ពី16A ដល់ 100A, ជាមួយនឹងវ៉ុលវ៉ុលដែលលាតសន្ធឹង12V DC ទៅ 240V AC (រួមទាំងឧបករណ៏ AC/DC ជាសកល) ដែលធ្វើឱ្យពួកវាល្អសម្រាប់ប្តូរភ្លើង កំដៅ ខ្យល់ចេញចូល និងម៉ូទ័រតូចៗនៅក្នុងអគារលំនៅដ្ឋាន ពាណិជ្ជកម្ម និងកសិកម្ម។

ចុងក្រោយបង្អស់IEC 61095:2023 បោះពុម្ព 3.0 ណែនាំពីតម្រូវការដែលបានធ្វើបច្ចុប្បន្នភាពសម្រាប់បន្ទុកភ្លើង LED (AC-7d) ពង្រឹងភាពស៊ាំ EMC និងពិធីការដាក់ស្លាកដ៏តឹងរ៉ឹង ដែលឆ្លុះបញ្ចាំងពីការវិវត្តឆ្ពោះទៅរកបច្ចេកវិទ្យាអគារឆ្លាតវៃ និងប្រព័ន្ធគ្រប់គ្រងថាមពល។

ប្រភេទផលិតផល និងការកំណត់រចនាសម្ព័ន្ធ Modular Contactor

ចំណាត់ថ្នាក់	ប្រភេទ	ជួរបច្ចុប្បន្ន	លក្ខណៈសំខាន់ៗ
ប្រភេទនៃការប្រើប្រាស់	AC-7 ក	16A - 100A	បន្ទុកអាំងឌុចស្យុងតិចតួច៖ ប្រដាប់ប្រើប្រាស់ក្នុងផ្ទះ កំដៅ បន្ទុកធន់ (cos φ 0.8)
	AC-7 ខ	16A – 63A	បន្ទុកម៉ូទ័រ៖ ម៉ូទ័រទ្រុងកំប្រុក ម៉ាស៊ីនត្រជាក់ ម៉ាស៊ីនបូមទឹក (cos φ 0.45)
	AC-7d	16A - 32A	ការផ្ទុកអំពូល LED (ថ្មីនៅក្នុង IEC 61095: 2023) បរិស្ថានដែលសំបូរទៅដោយអាម៉ូនិក
ការកំណត់រចនាសម្ព័ន្ធបង្គោល	2-ប៉ូល (2NO)	16A - 100A	ការប្តូរដំណាក់កាលតែមួយ កំដៅ/ភ្លើង ការកំណត់រចនាសម្ព័ន្ធទូទៅបំផុត
	2-ប៉ូល (1NO+1NC)	16A - 40A	កម្មវិធីផ្លាស់ប្តូរ, កង្ហារល្បឿនពីរ, ម៉ូទ័របញ្ច្រាស
	4-ប៉ូល (4NO)	16A - 100A	បីដំណាក់កាល + អព្យាក្រឹត កំដៅបីដំណាក់កាល ម៉ូទ័របីដំណាក់កាលតូច
	4-ប៉ូល (2NO+2NC)	16A - 40A	ការផ្លាស់ប្តូរការផ្លាស់ប្តូរ, ការផ្ទេរម៉ាស៊ីនភ្លើង, ការផ្គត់ផ្គង់ទ្វេ
បច្ចេកវិទ្យា Coil	AC Coil	24V, 110V, 220-240V	ស្ដង់ដារ 50/60Hz, hum អាចស្តាប់បានក្នុងអំឡុងពេលប្រតិបត្តិការ
	DC Coil	12V, 24V	ប្រតិបត្តិការស្ងាត់ ប្រព័ន្ធគាំទ្រដោយថ្ម សៀគ្វីត្រួតពិនិត្យ
	AC/DC សកល	24-240V (ប្តូរដោយស្វ័យប្រវត្តិ)	ប្រតិបត្តិការគ្មានសំឡេង ធន់នឹងវ៉ុលធំទូលាយ កាត់បន្ថយសារពើភ័ណ្ឌ
	ឧបករណ៏អេឡិចត្រូនិច	12-240V AC / DC	ការប្រើប្រាស់ទាប (2-4VA), ការការពារការកើនឡើងរួមបញ្ចូលគ្នា, ស្ងាត់
ការម៉ោន	ផ្លូវដែក DIN (TH35)	ការវាយតម្លៃទាំងអស់។	ផ្លូវដែកមួក 35mm, ការដំឡើងខ្ទាស់, សុវត្ថិភាពម្រាមដៃ IP20
ការម៉ោន	បន្ទះម៉ោន	16A - 100A	វីស - មូលដ្ឋានថេរ, ការម៉ោនផ្ទៃរាបស្មើ, ប្រឆាំងនឹងរំញ័រ
ឯករភជប់	បើក (IP20)	ការវាយតម្លៃទាំងអស់។	ការរចនាម៉ូឌុលស្តង់ដារ ការដំឡើងបន្ទះចែកចាយ
ឯករភជប់	រុំព័ទ្ធ (IP40-IP65)	16A – 63A	ឯករភជប់ដែលភ្ជាប់មកជាមួយ ការការពារធូលី/សំណើម ការប្រើប្រាស់ខាងក្រៅ

ស្តង់ដារទទឹងម៉ូឌុល៖

1 ម៉ូឌុល (17.5mm): 16A-25A, 2-បង្គោល

2 ម៉ូឌុល (35mm): 40A-63A, 2/4-pole

ម៉ូឌុល 3-4 (52.5-70mm):80A-100A កម្មវិធីថាមពលខ្ពស់។

មុខងារស្នូល និងគោលការណ៍ប្រតិបត្តិការ

ប្រព័ន្ធរំញោចអេឡិចត្រូម៉ាញ៉េទិច

សមាសភាគ	មុខងារ	លក្ខណៈបច្ចេកទេស
ឧបករណ៏អេឡិចត្រូម៉ាញ៉េទិច	បង្កើតវាលម៉ាញេទិកសម្រាប់ការបិទទំនាក់ទំនង	AC: 24V, 110V, 220-240V (50/60Hz); DC: 12V, 24V; AC / DC: 24-240V សកល; ការប្រើប្រាស់ 4-8VA (AC), 2-4W (DC)
ស្នូលស្រទាប់	ប្រមូលផ្តុំលំហូរម៉ាញេទិក កាត់បន្ថយចរន្ត eddy	ដែកថែបស៊ីលីកុនអ៊ីស្នូល, អ៊ីសូឡង់ផ្ទៃ, ភាពធន់ទាប
Armature ចល័ត	បញ្ជូនកម្លាំងម៉ាញេទិកទៅទំនាក់ទំនងស្ពាន	ការត្រឡប់មកវិញនិទាឃរដូវ, ការរចនាប្រឆាំងនឹងការលោត, ការឆ្លើយតប <20ms
ទំនាក់ទំនងសំខាន់ៗ	អនុវត្តចរន្តសៀគ្វីថាមពល	Silver-nickel (AgNi) ឬ silver-cadmium oxide (AgCdO) សកម្មភាពលុបពីរដង
ស្ពានទំនាក់ទំនង	មេកានិកភ្ជាប់សំណុំបង្គោល, ធានានូវប្រតិបត្តិការក្នុងពេលដំណាលគ្នា។	លោហធាតុទង់ដែង ការតភ្ជាប់អាចបត់បែនបាន តម្រឹមខ្លួនឯង
កំណាត់ឈើ	ពន្លត់ធ្នូបំបែក (កម្មវិធី AC-7b)	ចានបំបែកសេរ៉ាមិច, ក្រឡាចត្រង្គ deionizing, ផ្លុំម៉ាញេទិក
ទំនាក់ទំនងជំនួយ	ការត្រួតពិនិត្យ, ការផ្តល់សញ្ញា, interlocking (ជាជម្រើស)	1NO+1NC ឬ 2NO, 10A ការវាយតម្លៃ សកម្មភាពខ្ទាស់

លំដាប់ប្រតិបត្តិការ

ប្រតិបត្តិការបិទ៖

ថាមពល Coil - វ៉ុលត្រួតពិនិត្យបានអនុវត្តទៅស្ថានីយរបុំ (A1-A2)

ការបង្កើតវាលម៉ាញេទិក - ចរន្តបង្កើតលំហូរអេឡិចត្រូម៉ាញ៉េទិចនៅក្នុងស្នូលស្រទាប់

ការទាក់ទាញ Armature - កម្លាំងម៉ាញេទិចយកឈ្នះលើសម្ពាធនិទាឃរដូវ ចលនារថពាសដែក

ទំនាក់ទំនងបិទ - ស្ពានទំនាក់ទំនងភ្ជាប់ទំនាក់ទំនងថេរជាមួយនឹងសកម្មភាពជូត (ការសម្អាតដោយខ្លួនឯង)

ការបញ្ចប់សៀគ្វី - លំហូរថាមពលពីស្ថានីយខ្សែ (L) ទៅកាន់ស្ថានីយផ្ទុក (T)

ការបើកដំណើរការ៖

Coil De-energization - វ៉ុលត្រួតពិនិត្យត្រូវបានដកចេញ

ការដួលរលំវាល - ការបំបែកចរន្តម៉ាញ៉េទិច (AC: សូន្យឆ្លង; DC: ឌីអេដឌីអេក)

និទាឃរដូវត្រឡប់មកវិញ - ត្រលប់មកវិញ ជំរុញឱ្យ armature ទៅទីតាំងបើកចំហ

ការបំបែកទំនាក់ទំនង - ការចាប់ផ្តើមធ្នូ (ប្រសិនបើស្ថិតនៅក្រោមការផ្ទុក) គូសចូលទៅក្នុងកំណាត់ធ្នូ

ការផុតពូជ Arc - ធ្នូ AC ពន្លត់ដោយខ្លួនឯងនៅសូន្យបច្ចុប្បន្ន; ធ្នូ DC ត្រូវបានពន្លត់ដោយចានបំបែក

បច្ចេកវិទ្យា AC/DC ឥតគិតថ្លៃ

កុងតាក់ម៉ូឌុលទំនើបមានលក្ខណៈពិសេសរចនារបុំ AC/DC ប្រកបដោយភាពច្នៃប្រឌិត ដែលលុបបំបាត់លក្ខណៈ 50/60Hz hum៖

បច្ចេកវិទ្យាបំរុងទ្វេ៖ បំបែកខ្សែ AC និង DC ជាមួយនឹងការប្តូរអេឡិចត្រូនិច

ការបញ្ចូលវ៉ុលសកល៖ រកឃើញការផ្គត់ផ្គង់ AC ឬ DC ដោយស្វ័យប្រវត្តិ កែសម្រួលរបៀបប្រតិបត្តិការ

ប្រតិបត្តិការស្ងាត់៖ ល្អបំផុតសម្រាប់បន្ទប់សណ្ឋាគារ មន្ទីរពេទ្យ បន្ទប់គេងលំនៅដ្ឋាន និងបរិយាកាសដែលងាយនឹងសំឡេងរំខាន

កាត់បន្ថយការប្រើប្រាស់ថាមពល៖ ថាមពលកាន់ទាបជាង 50% បើប្រៀបធៀបទៅនឹងឧបករណ៏ AC ធម្មតា។

បរិស្ថានកម្មវិធី និងករណីប្រើប្រាស់

ការដាក់ពាក្យ	ការប្រើប្រាស់ជាក់លាក់	លក្ខណៈបច្ចេកទេសធម្មតា។	ប្រភេទនៃការប្រើប្រាស់
ការត្រួតពិនិត្យពន្លឺ	អំពូល LED ចង្កៀង fluorescent ចង្កៀងបញ្ចេញ	16A-32A, 2NO, AC-7d (LED), AC-7a (បញ្ចេញ), ឧបករណ៏ 230V	AC-7a / AC-7d
ប្រព័ន្ធកំដៅ	ឡចំហាយអគ្គិសនី ឧបករណ៍ផ្ទុកកំដៅ កំដៅក្រោមដី	25A-63A, 2NO ឬ 4NO, AC-7a, 230V coil, ប្រតិបត្តិការស្ងាត់ត្រូវបានពេញចិត្ត	AC-7 ក
ខ្យល់ និង HVAC	កង្ហារដក គ្រឿងគ្រប់គ្រងខ្យល់ ប្រព័ន្ធត្រជាក់	16A-40A, 2NO, AC-7b (ម៉ូទ័រ), ឧបករណ៏ 230V, ប្រេកង់ប្តូរខ្ពស់	AC-7 ខ
ឧបករណ៍ម៉ូទ័រ	ទ្វាររមូរ, ទ្វារយានដ្ឋាន, ច្រកទ្វារ, តុសសកុដិ	16A-25A, 2NO ឬ 1NO+1NC, AC-7b, 24V DC control (សុវត្ថិភាពបន្ថែម-តង់ស្យុងទាប)	AC-7 ខ
ម៉ាស៊ីនបូមទឹក។	ម៉ាស៊ីនបូមទឹក បូមឈាមរត់ ស្នប់អណ្តូង	16A-32A, 2NO, AC-7b, 230V coil, បូមកាតព្វកិច្ចវាយតម្លៃ	AC-7 ខ
ការគ្រប់គ្រងថាមពល	ការផ្ទុកស្រក់, កោរសក់កំពូល, ការផ្លាស់ប្តូរពន្ធពីរ	40A-100A, 4NO, AC-7a, 230V coil ជាមួយនឹងកម្មវិធីកំណត់ម៉ោង/ថាមពល ការគ្រប់គ្រងម៉ែត្រ	AC-7 ក
ថាមពលកកើតឡើងវិញ។	ការប្តូរថាមពលព្រះអាទិត្យ PV ការផ្ទុកថ្ម ការសាក EV	25A-63A, 4-pole, DC coil ឬ AC/DC universal, ជួរសីតុណ្ហភាពបន្ថែម	AC-7a / AC-7b
កសិកម្ម	ម៉ាស៊ីនបូមទឹក កង្ហារខ្យល់ សម្ងួតគ្រាប់ធញ្ញជាតិ	25A-63A, ឯករភជប់ IP65, ត្រូពិច, 400V បីដំណាក់កាល	AC-7a / AC-7b

ពាក្យស្នើសុំតម្លៃទ្វេ: ឧបករណ៍ទំនាក់ទំនងម៉ូឌុលបើកការប្តូរដោយស្វ័យប្រវត្តិរវាងអត្រាអគ្គិសនីពេលថ្ងៃ/យប់សម្រាប់៖

ឧបករណ៍ផ្ទុកកំដៅ (សាកកំឡុងពេលបិទភ្លើង បញ្ចេញកំឡុងពេលកំពូល)

ឧបករណ៍កម្តៅទឹក (កំដៅក្នុងអំឡុងពេលតម្លៃថោករក្សាសីតុណ្ហភាព)

ការសាកថ្ម EV (ចាប់ផ្តើមយឺតសម្រាប់អត្រាបិទកំពូល)

ដំណើរការផលិត និងដំណើរការផលិតកម្ម

លំដាប់ផលិតកម្មភាពជាក់លាក់នៃបរិមាណខ្ពស់។

វត្ថុធាតុដើម IQC → Laminated Core Stamping → Coil Winding & Impregnation → Contact System Fabrication → Arc Chute Assembly → Mechanism Integration → Modular Housing Molding → Final Assembly → Calibration & Testing → Packaging

ដំណាក់កាលសំខាន់នៃផលិតកម្ម

ដំណាក់កាល	ព័ត៌មានលម្អិតអំពីដំណើរការ	ចំណុចត្រួតពិនិត្យគុណភាព
ការផលិតស្នូលស្រទាប់	សន្លឹកដែកស៊ីលីកុន (0.35-0.5mm) ការបោះត្រាស្លាប់ជឿនលឿន ការស្រោបនៅសីតុណ្ហភាព 750-800°C ក្នុងបរិយាកាសអ៊ីដ្រូសែន ថ្នាំកូតអ៊ីសូឡង់ ការដាក់ជង់ និងរមូរ	ការបាត់បង់ស្នូល <3 W/kg នៅ 1.5T, ធន់នឹងអ៊ីសូឡង់>100MΩ, ភាពជ្រាបចូលម៉ាញេទិក>5000
របុំខ្សែ	ខ្សែស្ពាន់ enameled (0.1-0.4mm), ខ្យល់ដោយស្វ័យប្រវត្តិជាមួយនឹងការគ្រប់គ្រងភាពតានតឹង, វ៉ារនីស vacuum impregnation (polyester ឬ epoxy)	ប្រែ ± 1%, ធន់ទ្រាំនឹង DC ± 5%, កម្លាំង dielectric 2kV/1min, impregnation ឯកសណ្ឋាន
AC/DC Universal Coil Assembly	ការកំណត់រចនាសម្ព័ន្ធខ្យល់ពីរ, សៀគ្វីប្តូរអេឡិចត្រូនិច, ការរួមបញ្ចូលការការពារការកើនឡើង, ការរុំព័ទ្ធ	ការផ្ទៀងផ្ទាត់ការប្តូរដោយស្វ័យប្រវត្តិ 24-240V, កាន់ថាមពល <4VA, ប្រតិបត្តិការស្ងាត់ <30dB
ទំនាក់ទំនងផ្នែកផលិត	គន្លឹះទំនាក់ទំនងប្រាក់-នីកែល (AgNi 90/10) ការផ្សារភ្ជាប់ទៅនឹងក្រុមហ៊ុនដឹកជញ្ជូនទង់ដែង ការបោះត្រារីកចម្រើន ការជូតទម្រង់ធរណីមាត្រ	ភាពរឹង HV 80-120, ធន់នឹងទំនាក់ទំនង <5mΩ, កម្លាំង brazing>50MPa
ទម្រង់ផ្ទះម៉ូឌុល	កំដៅដែលមានឥទ្ធិពលខ្ពស់ (PA66 GF30 ឬ PBT GF30), ការចាក់ 280-320 ° C, វិមាត្រទីលាន 17.5mm សំខាន់	ការអត់ធ្មត់វិមាត្រ ± 0.05mm, សន្ទស្សន៍តាមដាន> 600V, UL 94 V-0, ធន់នឹងកំដៅ 160°C
សន្និបាតយន្តការ	ប្រព័ន្ធសាកដែកនិទាឃរដូវ, យន្តការបិទបើក, ការរួមបញ្ចូលឈុតផ្លូវដែក DIN, តំណភ្ជាប់ចំណុចទាញ	ការស៊ូទ្រាំមេកានិច 100,000 វដ្ត, ស្ថេរភាពសម្ពាធទំនាក់ទំនង, កម្លាំងខ្ទាស់ 50-100N
ការក្រិតតាមខ្នាតចុងក្រោយ	វ៉ុលភីកអាប់ (0.85-1.1 × Us), វ៉ុលធ្លាក់ចុះ (> 0.2 × Us), ការប្រើប្រាស់ឧបករណ៏, ពេលវេលាទំនាក់ទំនង	ការធ្វើតេស្តស្វ័យប្រវត្តិ 100% ការកត់ត្រាទិន្នន័យ ការតាមដានកូដ QR

វត្ថុធាតុដើមបឋម និងលក្ខណៈជាក់លាក់នៃសមាសធាតុ

សមាសភាគ	ការបញ្ជាក់សម្ភារៈ	ស្តង់ដារអ្នកផ្គត់ផ្គង់	លក្ខណៈសម្បត្តិសំខាន់
ស្នូលស្រទាប់	ដែកថែបស៊ីលីកុនតម្រង់ទិសគ្រាប់ធញ្ញជាតិ 35W300 ឬ 50W470 (0.35-0.5mm)	IEC 60404-8-7, JIS C 2552	ការបាត់បង់ស្នូល 2.3-3.0 W/kg នៅ 1.5T, permeability ខ្ពស់, magnetostriction ទាប
ខ្សែលួស	ខ្សែស្ពាន់រាងមូល ថ្នាក់ F (155°C) ឬថ្នាក់ H (180°C)	IEC 60317, NEMA MW 35	វ៉ុលបំបែក> 2kV, solderability 390°C/2s, ភាពបត់បែន
ម៉ូឌុលអេឡិចត្រូនិច AC/DC	PCB ដែលមានធាតុផ្សំ SMD, varistor, ស្ពាន rectifier, MOSFET switch	IEC 60721-3-3, IEC 61000	ជួរវ៉ុលធំទូលាយ 24-240V, ការការពារការកើនឡើង, ភាពស៊ាំ EMC កម្រិត 3
ទំនាក់ទំនងសំខាន់ៗ	ប្រាក់នីកែល (AgNi 90/10) ឬប្រាក់-cadmium oxide (AgCdO)	ASTM B152, IEC 60368	ចរន្តអគ្គិសនី≥100% IACS, ធន់នឹងសំណឹកធ្នូ, ប្រឆាំងនឹងការផ្សារ
ស្ពានទំនាក់ទំនង	លោហធាតុស្ពាន់ (CuCr1Zr ឬ CuNi2Si) ស្រោបដោយប្រាក់	ASTM B187	ចរន្តខ្ពស់ លក្ខណៈសម្បត្តិនិទាឃរដូវ ធន់នឹងការពាក់
បន្ទះសៀគ្វីធ្នូ	សេរ៉ាមិច Steatite ឬអាលុយមីញ៉ូម (Al₂O₃ 95%)	IEC 60672	ធន់នឹងកំដៅ> 1000 ° C, កម្លាំង dielectric> 15kV / mm
លំនៅដ្ឋានម៉ូឌុល	PA66 GF30 (សរសៃកញ្ចក់ 30%) ឬ PBT GF30	IEC 60664-1, UL 94 V-0	សន្ទស្សន៍តាមដាន > 600V, កម្លាំងប៉ះ > 7 kJ/m², ម៉ូឌុល 17.5mm
DIN Rail Clip	ដែកនិទាឃរដូវ 65Mn ឬដែកអ៊ីណុក 304, ស័ង្កសី-plated	GB/T 1222, ISO 3506	កម្លាំងគៀប 50-100N, ជីវិតអស់កម្លាំង> 10,000 វដ្ត, ធន់នឹងច្រេះ
ស្ថានីយ	លង្ហិន C36000 ឬទង់ដែង C11000 ជាមួយបន្ទះសំណប៉ាហាំង (5-8μm)	ASTM B16 / B187	ដង់ស៊ីតេបច្ចុប្បន្ន 1.0-1.2 A/mm² កម្លាំងបង្វិល 1.5-2.5Nm
ត្រឡប់ Springs	ដែកថែបកាបូនដែលមានកំដៅប្រេង SWOSC-V ឬដែកអ៊ីណុក 301	JIS G 3560, ASTM A313	កម្លាំង tensile 1800-2200MPa ជីវិតអស់កម្លាំង> 100,000 វដ្ត

ការអនុលោមតាមស្តង់ដារ និងពិធីការសាកល្បង

ក្របខ័ណ្ឌស្តង់ដារអន្តរជាតិ

ស្តង់ដារ	វិសាលភាព	ការវាយតម្លៃដែលអាចអនុវត្តបាន។
IEC 61095:2023 (កំណែ 3.0)	ឧបករណ៍ទំនាក់ទំនងអេឡិចត្រូនិចសម្រាប់គោលបំណងគ្រួសារនិងស្រដៀងគ្នា	ស្តង់ដារបឋមសម្រាប់ឧបករណ៍ទំនាក់ទំនងម៉ូឌុល តម្រូវការសុវត្ថិភាពដ៏តឹងរឹងសម្រាប់កន្លែងសាធារណៈដែលអាចចូលប្រើបាន។
IEC 60947-4-1	កុងតាក់ និងឧបករណ៍ចាប់ផ្តើមម៉ូទ័រ - ឧបករណ៍ទំនាក់ទំនងអេឡិចត្រូនិច	ស្ដង់ដារឧស្សាហកម្ម ក៏អាចអនុវត្តបានចំពោះឧបករណ៍ទំនាក់ទំនងម៉ូឌុលបច្ចុប្បន្នខ្ពស់ជាង
IEC 60947-5-1	គ្រប់គ្រងឧបករណ៍សៀគ្វី និងធាតុប្តូរ	ទំនាក់ទំនងជំនួយ មុខងារត្រួតពិនិត្យ
GB/T 17885	សមមូលស្តង់ដារជាតិចិន	វិញ្ញាបនប័ត្រ CCC ទីផ្សារប្រទេសចិន

ភាពខុសគ្នាសំខាន់ៗ៖ IEC 61095 ទល់នឹង IEC 60947-4-1

IEC 61095៖ សុវត្ថិភាពកាន់តែតឹងរ៉ឹងសម្រាប់តំបន់គ្រួសារ/សាធារណៈ ការប្រើប្រាស់ប្រភេទ AC-7a/AC-7b/AC-7d, ការការពារម្រាមដៃ IP20 ជាកាតព្វកិច្ច

IEC 60947-4-1៖ការផ្តោតអារម្មណ៍ឧស្សាហកម្ម ការប្រើប្រាស់ប្រភេទ AC-1/AC-3, ជួរបច្ចុប្បន្នខ្ពស់ជាង, លំដាប់សាកល្បងផ្សេងគ្នា

ការធ្វើតេស្តប្រភេទចាំបាច់ (IEC 61095:2023)

ប្រភេទសាកល្បង	តេស្តជាក់លាក់	លក្ខណៈវិនិច្ឆ័យនៃការទទួលយក
ការអនុវត្តសម្ភារៈ	ធន់នឹងភាពចាស់ (70°C/168h), សំណើម (40°C/93%RH/96h), ធន់នឹងកំដៅ (សម្ពាធបាល់ 125°C)	គ្មានស្នាមប្រេះ គ្មានការខូចទ្រង់ទ្រាយ <2mm រក្សាបាននូវកម្លាំង dielectric
សុចរិតភាពមេកានិច	កម្លាំងស្ថានីយ (កម្លាំងបង្វិលជុំ) ធន់នឹងការប៉ះទង្គិច (ប៉ោល 0.5J/2J ស្វ៊ែរ) ភាពធន់របស់វីស	គ្មានការខូចខាត គ្មានការបន្ធូរ ការរក្សាចំណាត់ថ្នាក់ IP
ការកើនឡើងសីតុណ្ហភាព	ចរន្តបន្តនៅកម្រិតក្នុង ស្ថានីយនៅក្នុងខ្យល់ទំនេរ	ស្ថានីយ ≤65K (ទទេ), ≤80K (plated), ឯករភជប់ ≤40K
លក្ខណៈសម្បត្តិ Dielectric	ធន់ទ្រាំនឹងប្រេកង់ថាមពល (2kV-2.5kV/1min), ធន់ទ្រាំនឹងកម្លាំង (4kV-6kV)	គ្មានការបែកបាក់ គ្មានការលេចធ្លាយ ចរន្តលេចធ្លាយ <2mA
សមត្ថភាពបង្កើត និងបំបែក	AC-7a: 1.5 × ក្នុងការបង្កើត/បំបែក; AC-7b: 8 × ក្នុងការបង្កើត 1 × នៅក្នុងការបំបែក	ប្រតិបត្តិការជោគជ័យ គ្មានការផ្សារទំនាក់ទំនង គ្មានការបិទបើក
ការអនុវត្តប្រតិបត្តិការ	មេកានិច: 100,000 វដ្ត; អគ្គិសនី៖ AC-7a 10,000 វដ្ត, AC-7b 5,000 វដ្ត	<5% ប៉ារ៉ាម៉ែត្ររសាត់, ពាក់ទំនាក់ទំនង <50%
ទប់ទល់នឹងចរន្តលើស	6×In សម្រាប់ 30s (AC-7a), 10×In សម្រាប់ 30s (AC-7b)	គ្មានការផ្សារទំនាក់ទំនង មុខងារបន្ទាប់ពីត្រជាក់
ការសម្របសម្រួលសៀគ្វីខ្លី	សាកល្បងជាមួយ SCPD ដែលបានបញ្ជាក់, 1kA-10kA បច្ចុប្បន្នអនាគត	មិនមានការខូចខាតឯករភជប់, មិនមានគ្រោះថ្នាក់ដល់ប្រតិបត្តិករ
បរិស្ថាន	អភ័យឯកសិទ្ធិ EMC (ESD 8kV, RF 3V/m, ផ្ទុះ), កំដៅ/ភ្លើងមិនធម្មតា (ខ្សែភ្លើង 960°C)	ប្រតិបត្តិការកំឡុងពេល/ក្រោយការធ្វើតេស្ត គ្មានការបញ្ឆេះ

ស្តង់ដារត្រួតពិនិត្យ និងត្រួតពិនិត្យគុណភាពរោងចក្រ

សម្ភារៈចូល QC (IQC)

សម្ភារៈ	ធាតុអធិការកិច្ច	ផែនការគំរូ	បរិក្ខារ
សន្លឹកដែកស៊ីលីកុន	ការបាត់បង់ស្នូល, ការជ្រាបចូល, ថ្នាំកូតអ៊ីសូឡង់, កម្រាស់	ក្នុងមួយបាច់ ការធ្វើតេស្ត COA +	ស៊ុម Epstein អ្នកសាកល្បងសន្លឹកតែមួយ
លួសអ៊ីណុក	អង្កត់ផ្ចិត, វ៉ុលបំបែក, ពន្លូត, solderability	AQL 0.65	មីក្រូម៉ែត្រ, ឧបករណ៍ធ្វើតេស្ត dielectric
គ្រាប់កំដៅ	មាតិកាកញ្ចក់, viscosity, សំណើម, ងាយឆេះ	ក្នុងមួយបាច់	ឧបករណ៍សន្ទស្សន៍លំហូររលាយ, DSC, UL 94 apparatus
ព័ត៌មានជំនួយទំនាក់ទំនងប្រាក់	ភាពបរិសុទ្ធ ដង់ស៊ីតេ ភាពរឹង គុណភាពដែក	ក្នុងមួយបាច់	ឧបករណ៍វាស់ស្ទង់ភាពរឹង
សមាសធាតុអេឡិចត្រូនិច	ការធ្វើតេស្តមុខងារ ការផ្ទៀងផ្ទាត់ប៉ារ៉ាម៉ែត្រ កំណែកម្មវិធីបង្កប់	100% AOI	ម៉ែត្រ LCR, oscilloscope

ការត្រួតពិនិត្យគុណភាពក្នុងដំណើរការ (IPQC)

ស្ថានីយ៍	ប៉ារ៉ាម៉ែត្រត្រួតពិនិត្យ	ប្រេកង់	វិធីសាស្រ្ត
ការបោះត្រាស្នូល	វិមាត្រអត់ធ្មត់ ± 0.02mm, burr <0.01mm	រៀងរាល់ 30 នាទីម្តង	ឧបករណ៍ប្រៀបធៀបអុបទិក, មីក្រូម៉ែត្រ
របុំខ្សែ	វេនរាប់, ភាពតានតឹង, ភាពធន់ទ្រាំ, អ៊ីសូឡង់	ឯកតានីមួយៗ	ការបង្វិលដោយស្វ័យប្រវត្តិជាមួយនឹងមតិកែលម្អ
ការសរសេរកម្មវិធីម៉ូឌុល AC/DC	ជួរវ៉ុល, កម្រិតប្តូរ, ការប្រើប្រាស់	ឯកតានីមួយៗ	ការផ្គត់ផ្គង់ថាមពលដែលអាចសរសេរកម្មវិធីបាន ការកត់ត្រាទិន្នន័យ
ទាក់ទង brazing	សីតុណ្ហភាព 780-820 ° C, បរិយាកាស, កម្លាំងរួមគ្នា	រៀងរាល់ 100 គ្រឿង	Thermocouple, ឧបករណ៍សាកល្បងកាត់
ការបង្កើតលំនៅដ្ឋាន	សីតុណ្ហភាព 280-320 ° C, សម្ពាធ, វិមាត្រ	រាល់វដ្ត	ការត្រួតពិនិត្យ SCADA, តារាង SPC
ការប្រមូលផ្តុំយន្តការ	បិទ/បើក កម្លាំង គម្លាតទំនាក់ទំនង កម្លាំងឈុត DIN	ឯកតានីមួយៗ	រង្វាស់កម្លាំង កៅអីសាកល្បងស្វ័យប្រវត្តិ

ការត្រួតពិនិត្យគុណភាពចុងក្រោយ (FQC) និង QC ចេញ (OQC)

ធាតុសាកល្បង	ស្តង់ដារ	ទំហំគំរូ
វ៉ុលដក / បោះបង់	0.85-1.1× មកយកពីយើង, > 0.2× បោះបង់ពួកយើង	100%
ការប្រើប្រាស់ថាមពលនៃឧបករណ៏	ក្នុងរយៈពេល ± 10% នៃការវាយតម្លៃ (របៀប AC/DC)	100%
ភាពធន់នឹងទំនាក់ទំនង	<5mΩ ក្នុងមួយបង្គោល	100%
Dielectric ទប់ទល់នឹងវ៉ុល	2kV AC / 1 នាទី។	100%
ភាពធន់នឹងអ៊ីសូឡង់	> 100MΩ @ 500V DC	100%
ប្រតិបត្តិការមេកានិច	បើក-បិទ 10 ជុំ រលោង មិនស្អិត	100%
កម្លាំងដំឡើងផ្លូវដែក DIN	Snap-on 50-100N, ដក 30-80N	100%
ការត្រួតពិនិត្យមើលឃើញ និងវិមាត្រ	ម៉ូឌុល 17.5mm សម្គាល់អចិន្រ្តៃយ៍	100%
ភាពស៊ាំ EMC (ខ្សែអេឡិចត្រូនិច)	ESD, ផ្ទុះ, បង្កើនភាពស៊ាំ	AQL 1.0
ភាពសុចរិតនៃការវេចខ្ចប់	តេស្តទម្លាក់ រំញ័រ (ISTA 3A)	ក្នុងមួយឡូតិ៍

រចនាសម្ព័ន្ធផលិតកម្ម និងសមត្ថភាពផលិត

ឧបករណ៍ផលិតកម្មកម្រិតខ្ពស់

ប្រភេទឧបករណ៍	ការបញ្ជាក់ម៉ាស៊ីន	មុខងារ	សមត្ថភាព
ការបោះត្រាល្បឿនលឿន	100-ton progressive die press	ការបោះត្រាស្នូល laminated, ទំនាក់ទំនងបង្កើតក្រុមហ៊ុនដឹកជញ្ជូន	3 លានត្រា / ថ្ងៃ។
ការបង្វិលដោយស្វ័យប្រវត្តិ	ម៉ាស៊ីនកាត់ខ្សែ CNC	ការផលិតខ្សែជាមួយនឹងស្រទាប់ច្បាស់លាស់	15,000 កាក់ / ថ្ងៃ។
ការបូមធូលី	ប្រព័ន្ធ VPI ជាមួយជ័រ polyester / epoxy	ការលុបបំបាត់ការចាត់ទុកជាមោឃៈ ការពង្រឹងអ៊ីសូឡង់	5,000 ដុំ/ដុំ
ផ្សិតប្លាស្ទិក	ម៉ាស៊ីនចាក់ថ្នាំ ៨០ តោន	ការផលិតលំនៅដ្ឋានម៉ូឌុល (ទីលាន 17.5mm)	8,000 ផ្ទះ / ថ្ងៃ។
ការជួបប្រជុំម៉ូឌុល AC/DC	បន្ទាត់ SMT ជាមួយ AOI, ICT, ការធ្វើតេស្តមុខងារ	ការផលិតម៉ូឌុលអេឡិចត្រូនិច	10,000 ម៉ូឌុល / ថ្ងៃ។
សន្និបាត	ដាក់ស្លាកកោសិកាដំឡើង	ការជួបប្រជុំគ្នានៃយន្តការ, ការក្រិតតាមខ្នាត, ការធ្វើតេស្ត	5,000 ឯកតា / ថ្ងៃក្នុងមួយជួរ
ឧបករណ៍ធ្វើតេស្ត	កៅអីសាកល្បង Contactor ស្វ័យប្រវត្តិ	ការមកយក/បោះបង់ ពេលវេលា ការស៊ូទ្រាំ	1,000 ឯកតា / ម៉ោង។
	អ្នកសាកល្បងការស៊ូទ្រាំមេកានិច	ការផ្ទៀងផ្ទាត់វដ្ត 100,000	200 គ្រឿងក្នុងពេលដំណាលគ្នា។
	បន្ទប់សាកល្បង EMC	ការធ្វើតេស្តភាពស៊ាំសម្រាប់ឧបករណ៏អេឡិចត្រូនិច	100 គ្រឿង / ថ្ងៃ។

សមត្ថភាពផលិត និងពេលវេលានាំមុខ

ប្រភេទផលិតផល	សមត្ថភាពប្រចាំខែ	ពេលវេលានាំមុខស្តង់ដារ	សមត្ថភាពបញ្ជាទិញបន្ទាន់
ឧបករណ៏ AC ស្តង់ដារ (16A-25A, 2NO)	100,000 គ្រឿង	4-5 សប្តាហ៍	3 ថ្ងៃ។
ឧបករណ៏សកល AC/DC (16A-40A)	80,000 គ្រឿង	4-5 សប្តាហ៍	5 ថ្ងៃ។
ឧបករណ៍ទំនាក់ទំនង 4 ប៉ូល (25A-63A)	60,000 គ្រឿង	4-5 សប្តាហ៍	7 ថ្ងៃ។
ចរន្តខ្ពស់ (80A-100A)	50,000 គ្រឿង	4-5 សប្តាហ៍	10 ថ្ងៃ។
ឧបករណ៏អេឡិចត្រូនិចជាមួយនឹងការទំនាក់ទំនង	50,000 គ្រឿង	4-5 សប្តាហ៍	7 ថ្ងៃ។

រចនាសម្ព័ន្ធក្រុមវិស្វកម្ម និងបច្ចេកទេស

នាយកដ្ឋាន	បុគ្គលិក	ជំនាញ	ទំនួលខុសត្រូវ
វិស្វកម្ម R&D	វិស្វករ ៥ នាក់។	ស្វ័យប្រវត្តិកម្មអគារ បច្ចេកវិទ្យា AC/DC ស្ងាត់ ការរួមបញ្ចូលក្រឡាចត្រង្គឆ្លាតវៃ វិទ្យាសាស្ត្រសម្ភារៈ	ការអភិវឌ្ឍន៍ផលិតផលថ្មី ឧបករណ៍ទំនាក់ទំនងដែលបើកដំណើរការ IoT ផលប័ត្រប៉ាតង់ (30+ ប៉ាតង់)
វិស្វកម្មដំណើរការ	វិស្វករ ១៥ នាក់។	ការបោះត្រាដោយភាពជាក់លាក់, របុំរបុំ, ផ្សិត thermoplastic, ការផលិតគ្មានខ្លាញ់	ការបង្កើនប្រសិទ្ធភាពផលិតកម្ម ស្វ័យប្រវត្តិកម្ម ការកែលម្អទិន្នផល (> 99%)
ការធ្វើតេស្ត និងសុពលភាព	វិស្វករ ១២ នាក់។	ការអនុលោមតាម IEC 61095 ការធ្វើតេស្ត EMC ការក្លែងធ្វើបរិស្ថាន វិស្វកម្មភាពជឿជាក់	ការសំរបសំរួលការធ្វើតេស្តប្រភេទ ការវិភាគការបរាជ័យ ការគ្រប់គ្រងវិញ្ញាបនប័ត្រ
វិស្វកម្មកម្មវិធី	វិស្វករ ៨ នាក់។	ការរចនាអាគារអគ្គិសនី ការគ្រប់គ្រងភ្លើង ប្រព័ន្ធ HVAC ការគ្រប់គ្រងថាមពល	ការគាំទ្រផ្នែកបច្ចេកទេសរបស់អតិថិជន ការរចនាគ្រោងការណ៍ ការដាក់កម្រៃជើងសារ
ការធានាគុណភាព	អ្នកបច្ចេកទេស ២៥ នាក់។	អាយអេសអូ 9001, អាយអេសអូ 14001, ការត្រួតពិនិត្យដំណើរការស្ថិតិ, មន្ទីរពិសោធន៍ម៉ែត្រ	សវនកម្មអ្នកផ្គត់ផ្គង់ សវនកម្មដំណើរការ សកម្មភាពកែតម្រូវ

ឯកសារបញ្ជាក់ និងអនុលោមភាព

វិញ្ញាបនប័ត្រ	ស្ថាប័នចេញ	វិសាលភាព	សុពលភាព
ISO 9001:2015	ZHONGDA HUAYUAN	ប្រព័ន្ធគ្រប់គ្រងគុណភាព	ការឃ្លាំមើលប្រចាំឆ្នាំ
IEC 61095:2023 ប្រភេទតេស្ត	វីឌីអេ	ការអនុវត្តឧបករណ៍ទំនាក់ទំនងក្នុងផ្ទះ	ក្នុងមួយស៊េរីផលិតផល
ការសម្គាល់ CE	ស្ថាប័នជូនដំណឹង	ការចូលទៅកាន់ទីផ្សារសហភាពអឺរ៉ុប	ការរចនាអាស្រ័យលើ
វិញ្ញាបនប័ត្រ VDE	វិទ្យាស្ថានសាកល្បង VDE	ស្លាកសញ្ញាគុណភាពអាល្លឺម៉ង់	ក្នុងមួយស៊េរីផលិតផល
CCC (ចិន)	CQC	វិញ្ញាបនប័ត្រជាកាតព្វកិច្ចរបស់ចិន	សុពលភាព ៥ ឆ្នាំ។
គ្រោងការណ៍ CB	IECEE	វិញ្ញាបនប័ត្រអន្តរជាតិ	ក្នុងមួយស៊េរីផលិតផល

ហេតុអ្វីបានជាការផលិត Contactor ម៉ូឌុលរបស់យើងឈរដាច់ពីគ្នា។

រោងចក្រផលិតរបស់យើងតំណាងឱ្យ 15 ឆ្នាំនៃជំនាញក្នុងការបង្កើត contactors ស្វ័យប្រវត្តិកម្ម ដោយផ្តល់នូវ contactors ម៉ូឌុលដែលលើសពីស្តង់ដារសកលតាមរយៈ៖

ភាពជាអ្នកដឹកនាំបច្ចេកវិទ្យាស្ងាត់៖ ការរចនាជាសកល AC/DC ដែលមានកម្មសិទ្ធិជាមួយនឹងការប្តូរអេឡិចត្រូនិច សម្រេចបាននូវប្រតិបត្តិការ <30dB—ល្អសម្រាប់បរិយាកាសលំនៅដ្ឋាន និងបដិសណ្ឋារកិច្ចដែលងាយនឹងសំឡេងរំខាន

ការរួមបញ្ចូលបញ្ឈរ: ការបោះត្រាស្នូល laminated នៅក្នុងផ្ទះ របុំរបុំជាមួយ impregnation ខ្វះចន្លោះ និងការ molding លំនៅដ្ឋាន thermoplastic ធានាបាននូវការត្រួតពិនិត្យគុណភាពពេញលេញ និងការប្ដូរតាមបំណងយ៉ាងឆាប់រហ័ស

ការអនុលោមតាម IEC 61095: 2023៖ ការអនុម័តដំបូងនៃស្តង់ដារចុងក្រោយបំផុត រួមទាំងប្រភេទអំពូល LED AC-7d ការពង្រឹងភាពស៊ាំ EMC និងតម្រូវការស្លាកដែលបានធ្វើបច្ចុប្បន្នភាព

ការសាកល្បងហេដ្ឋារចនាសម្ព័ន្ធ៖ $2M+ បានបណ្តាក់ទុនក្នុងការធ្វើតេស្តស្វ័យប្រវត្តិ រួមទាំងការផ្ទៀងផ្ទាត់ភាពធន់មេកានិច 100,000 វដ្ត ការធ្វើតេស្តភាពស៊ាំ EMC និងការក្លែងធ្វើបរិស្ថាន

អាគារឆ្លាតវៃរួចរាល់៖ ឧបករណ៍ទំនាក់ទំនងដែលបើកដំណើរការ IoT ជាមួយការវាស់ថាមពល ការបញ្ជាពីចម្ងាយ និងការរួមបញ្ចូល BACnet/Modbus សម្រាប់ប្រព័ន្ធគ្រប់គ្រងអគារទំនើប

CDADA គឺជាក្រុមហ៊ុនផលិត និងអ្នកផ្គត់ផ្គង់ ឧបករណ៍ទំនាក់ទំនងម៉ូឌុល នៅក្នុងប្រទេសចិន។ រោងចក្ររបស់យើងបម្រើឧស្សាហកម្មចម្រុះដូចជា ប្រព័ន្ធថាមពល ស្វ័យប្រវត្តិកម្មនៃអគារ និងការផលិតឧស្សាហកម្ម ដោយផ្តល់ជូននូវដំណោះស្រាយ OEM/ODM ដែលអាចបត់បែនបាន។

ការណែនាំព័ត៌មាន
