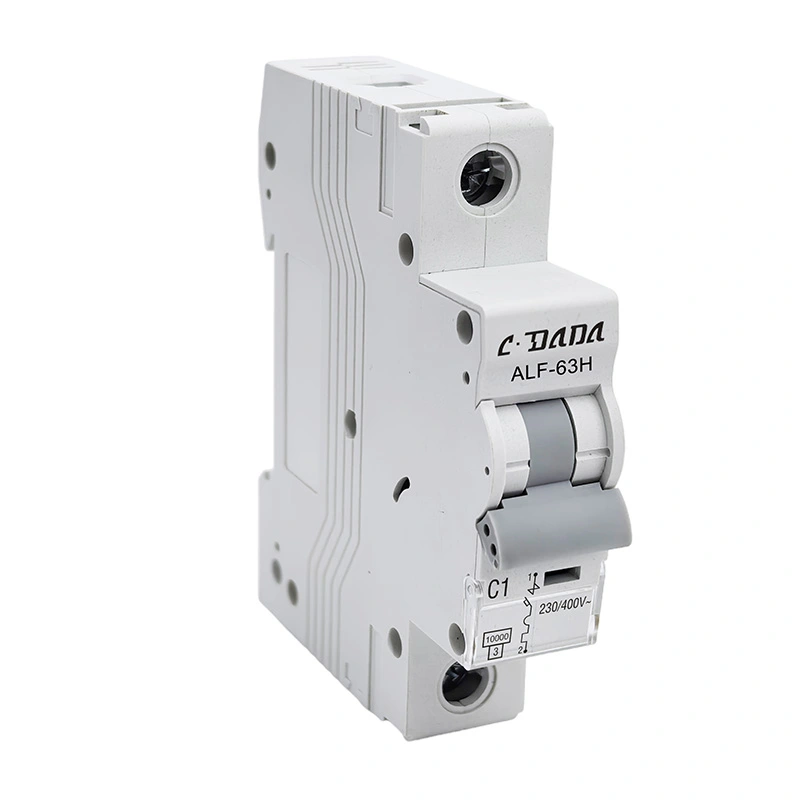

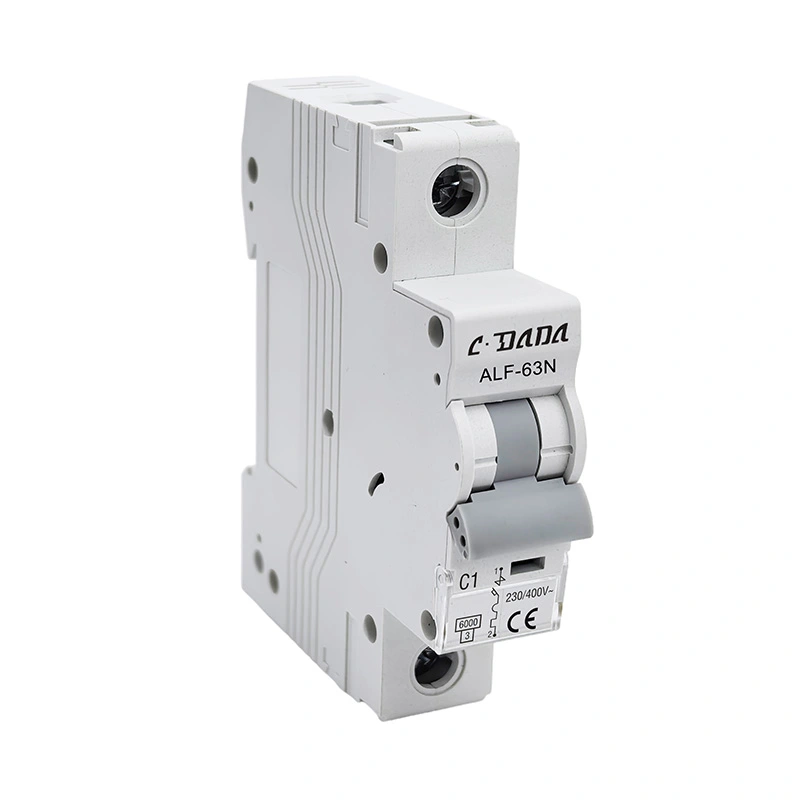

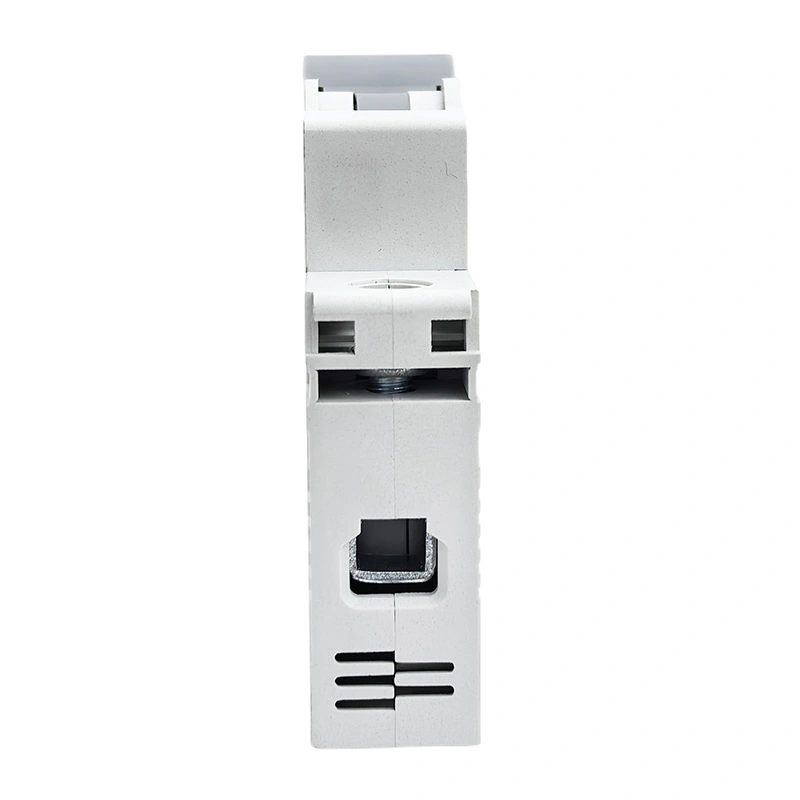

ឧបករណ៍បំបែកសៀគ្វីខ្នាតតូច 6KA 10kA

ALF-63N/H series high breaker 6KA 10kA Miniature Circuit Breaker (MCB), អនុលោមតាមស្តង់ដារ IEC60898, MCB មានលក្ខណៈពិសេសនៃដំណើរការដែលអាចទុកចិត្តបាន មុខងារការពារច្បាស់លាស់ ពេលវេលាបញ្ចេញខ្លី និងសមត្ថភាពបំបែកខ្ពស់ បរិមាណតូចផងដែរ។ វាត្រូវបានគេប្រើយ៉ាងទូលំទូលាយនៅក្នុង និងលើសទម្ងន់នៃ contactors, switchgear, និងបរិធានអគ្គិសនី។

ទាក់ទង CDADA ហើយជ្រើសរើសយើងជាអ្នកផលិតរបស់អ្នក យើងអាចផ្តល់សេវាកម្ម OEM/ODM ។

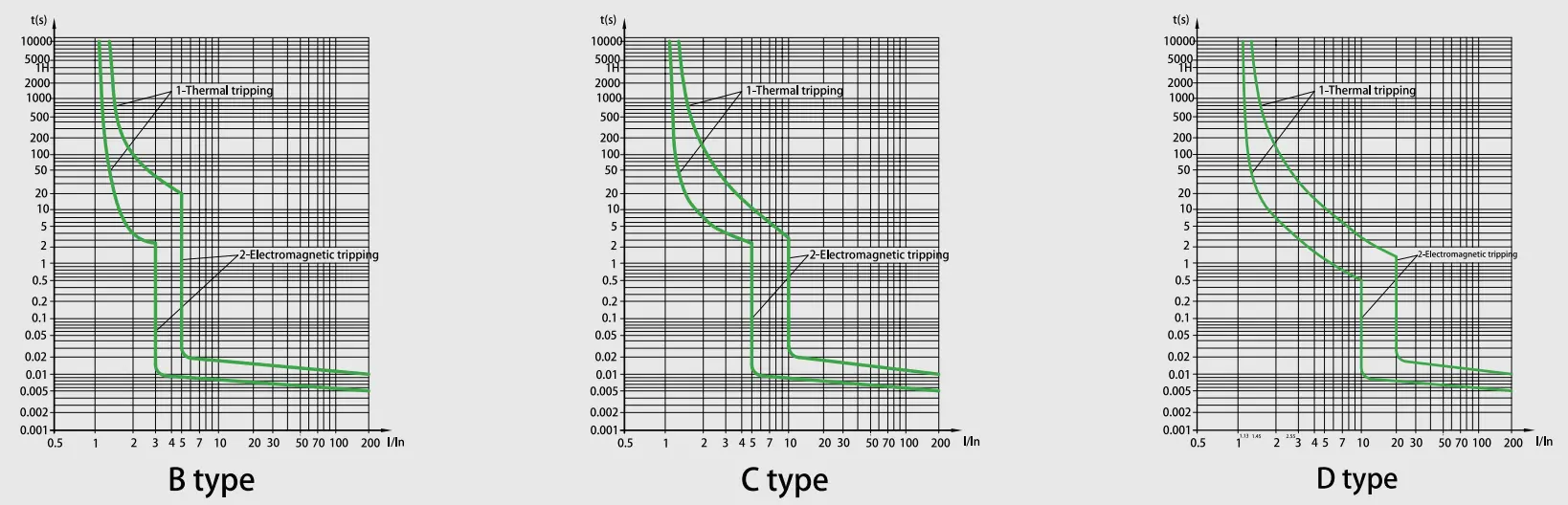

ខ្សែកោងលក្ខណៈ

លក្ខណៈបច្ចេកទេស

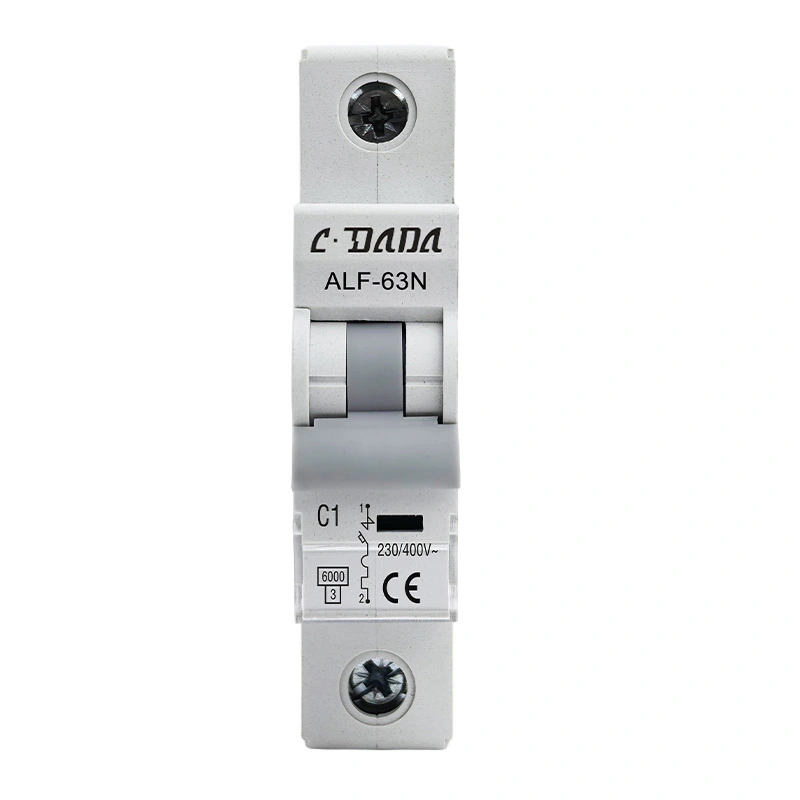

ALF-63N/H ស៊េរី 6KA 10kA ឧបករណ៍បំបែកសៀគ្វីខ្នាតតូច
ស្តង់ដារ	EN/IEC60898-1
សមត្ថភាពបំបែក (kA)	៦,១០
ការការពារ	ប្រឆាំងនឹងការផ្ទុកលើសទម្ងន់និងសៀគ្វីខ្លី
ចរន្តដែលបានវាយតម្លៃ (A) អ៊ិន	1,2,3,4,6,10,13,16,20,25,32,40,50,63
វ៉ុលដែលបានវាយតម្លៃ (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
ការវាយតម្លៃ Impulse ទប់ទល់នឹងវ៉ុល Uimp (kV)	4
វ៉ុលអ៊ីសូឡង់ដែលបានវាយតម្លៃ Ui (V)	500
ថាមពលកំណត់ cass	3
សីតុណ្ហភាពព័ទ្ធជុំវិញ (℃)	-25 ~ + 40, សំណើមអតិបរមា 95%
ដែនកំណត់ប្រតិបត្តិការកំដៅ	1.13xln គ្មានការរអិលក្នុងរយៈពេលមួយម៉ោង
	1.45xIn Tripping ក្នុងរយៈពេលមួយម៉ោង
ប្រតិបត្តិការម៉ាញេទិក	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
ចំនួនបង្គោល	1P,1P+N,2P,3P,3P+N និង 4P
ប្រភេទនៃការធ្វើដំណើរ	ការបញ្ចេញកំដៅ / ម៉ាញេទិក
សមត្ថភាពស្ថានីយ	16mm² អាចបត់បែនបាន ឬ 25mm² រឹងរហូតដល់ 25A
	25mm²អាចបត់បែនបានឬ 35mm²រឹងពីចំណាត់ថ្នាក់ 32A ដល់ 63A
កំរិតការពារ	IP20
ការដំឡើង	ការដំឡើងនៅលើផ្លូវដែក DIN 35mm
ទទឹង	17.8 មមក្នុងមួយបង្គោល

លក្ខណៈពិសេសនៃការចេញផ្សាយឧបករណ៍បំបែកសៀគ្វី

ទេ	ការវាយតម្លៃបច្ចុប្បន្ននៃការចេញផ្សាយ (A)	ស្ថានភាពដំបូង	សាកល្បងបច្ចុប្បន្ន	ពេលវេលាជាក់លាក់	លទ្ធផលដែលទទួលបាន	សុន្ទរកថា
1	១-៦៣	រដ្ឋត្រជាក់	1.13 អ៊ិន	t≤1 ម៉ោង។	មិនធ្វើដំណើរ
2	១-៦៣	នៅលើការធ្វើតេស្តមុន។	1.45 អ៊ី	t<1 ម៉ោង។	ដំណើរកំសាន្ត	កំណត់ចរន្តរហូតដល់តម្លៃដែលបានបញ្ជាក់ជាលំដាប់ក្នុងរយៈពេល 5 វិនាទី
3	In≤32	រដ្ឋត្រជាក់	2.55 អ៊ិន្ឈ៍	1s	ដំណើរកំសាន្ត
	ក្នុង > 32
4	១-៦៣	រដ្ឋត្រជាក់	3 អ៊ិន	t≤0.1s	មិនធ្វើដំណើរ	ប្រភេទ ខ
			5 អ៊ិន	t<0.1 វិ	ដំណើរកំសាន្ត	ប្រភេទ ខ
			5 ក្នុង 10ln	t≤0.1s	មិនធ្វើដំណើរ	ប្រភេទ C
			10 អ៊ិន	t<0.1 វិ	ដំណើរកំសាន្ត	ប្រភេទ C
			20 អិល	t≤0.1s	មិនធ្វើដំណើរ	ប្រភេទ D
				t<0.1 វិ	ដំណើរកំសាន្ត	ប្រភេទ D

ការស៊ូទ្រាំ (ប្រតិបត្តិការ)

ប្រភេទ	វដ្តប្រតិបត្តិការ	ប្រេកង់ប្រតិបត្តិការ	វាយតម្លៃបច្ចុប្បន្ន
ការស៊ូទ្រាំអគ្គិសនី	4000	240/h	១-៣២
		120/h	៤០-៦៣
ការស៊ូទ្រាំមេកានិច	10000	240/h	១-៦៣

លក្ខណៈពិសេស

★ សមត្ថភាពបំបែកសៀគ្វីខ្លីខ្លាំងបំផុត។

បច្ចេកវិទ្យាគ្រប់គ្រងធ្នូកម្រិតខ្ពស់សម្រេចបាននូវសមត្ថភាពរំខានខ្ពស់ជាងបើប្រៀបធៀបទៅនឹងស្តង់ដារឧស្សាហកម្ម ធានានូវការការពារដែលអាចទុកចិត្តបានសម្រាប់ប្រព័ន្ធអគ្គិសនីថ្នាក់ឧស្សាហកម្មក្រោមលក្ខខណ្ឌដែលមានកំហុសខ្លាំង។

★ ចំណុចប្រទាក់ការតភ្ជាប់ពីររបៀប

ការរចនាស្ថានីយកូនកាត់រួមបញ្ចូលគ្នា គាំទ្រទាំងការចតរបស់របារ busbar រឹង និងការតោងខ្សែដែលអាចបត់បែនបាន ដែលអនុញ្ញាតឱ្យមានការសម្របសម្រួលដោយគ្មានឧបករណ៍ទៅនឹងសេណារីយ៉ូនៃការដំឡើងចម្រុះ ខណៈពេលដែលកាត់បន្ថយពេលវេលាខ្សែភ្លើង 40% ។

★ យន្តការផ្ទុកថាមពលសម្រាប់ភាពជាប់បានយូរ

ប្រព័ន្ធប្រតិបត្តិការនិទាឃរដូវជំនួយជាមួយនឹងការស៊ូទ្រាំវដ្តមេកានិក 10,000 ដែលមានបច្ចេកវិជ្ជាទូទាត់សំណង

★ កម្រិតខ្ពស់នៃសមាសធាតុផ្សំ

ជាមួយនឹងលក្ខណៈសម្បត្តិដែលធន់នឹងកំដៅ ធន់នឹងកំដៅ និងធន់ទ្រាំនឹងការបង្រួបបង្រួមអង្គជំនុំជម្រះការពន្លត់ធ្នូសម្រាប់ព្រឹត្តិការណ៍ដែលមានកំហុស។

★ ថាមវន្តបច្ចុប្បន្ន-កម្រិតកំពូល Topology

ការទប់ស្កាត់ថាមពលដោយឆ្លាតវៃកាត់បន្ថយចរន្តកំហុសខ្ពស់បំផុតដោយ 65-80% អនុញ្ញាតឱ្យបង្កើនប្រសិទ្ធភាពការបញ្ជាក់ឧបករណ៍ខាងក្រោមជាមួយនឹងសក្តានុពលកាត់បន្ថយតម្លៃប្រព័ន្ធសរុប 30% ។

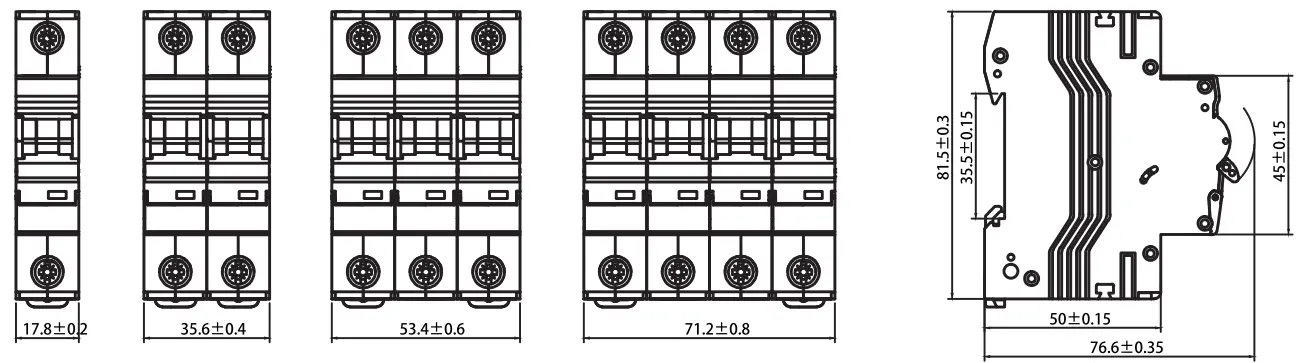

វិមាត្រគ្រោង

សេណារីយ៉ូកម្មវិធី

★ លំនៅដ្ឋាន៖ អង្គភាពប្រើប្រាស់ និងបន្ទះចែកចាយសម្រាប់សុវត្ថិភាពផ្ទះ។

★ ឧស្សាហកម្ម៖ ការការពារកុងតាក់ កុងតាក់ និងឧបករណ៍អគ្គិសនីធ្ងន់។

★ ពាណិជ្ជកម្ម៖ អគារការិយាល័យ និងផ្សារទំនើបដែលទាមទារភាពជឿជាក់ខ្ពស់ក្នុងការបំបែក។

ការត្រួតពិនិត្យគុណភាព និងការធ្វើតេស្តស្តង់ដារ

★ រាល់ CDADA MCB ឆ្លងកាត់ការធ្វើតេស្តយ៉ាងម៉ត់ចត់ ដើម្បីធានាបាននូវការអនុលោមតាម IEC60898-1៖

★ Thermal Tripping Test: បានផ្ទៀងផ្ទាត់នៅ 1.13In (មិនធ្វើដំណើរ) និង 1.45In (ធ្វើដំណើរក្នុងរយៈពេល 1 ម៉ោង)។

★ Magnetic Tripping Test: ការធ្វើតេស្តចេញផ្សាយច្បាស់លាស់សម្រាប់លក្ខណៈ B, C, និង D ។

★ ការស៊ូទ្រាំអគ្គិសនី៖ សាកល្បងសម្រាប់វដ្តប្រតិបត្តិការ 4,000 ។

★ ការស៊ូទ្រាំមេកានិច៖ បានផ្ទៀងផ្ទាត់សម្រាប់ 10,000 វដ្ត។

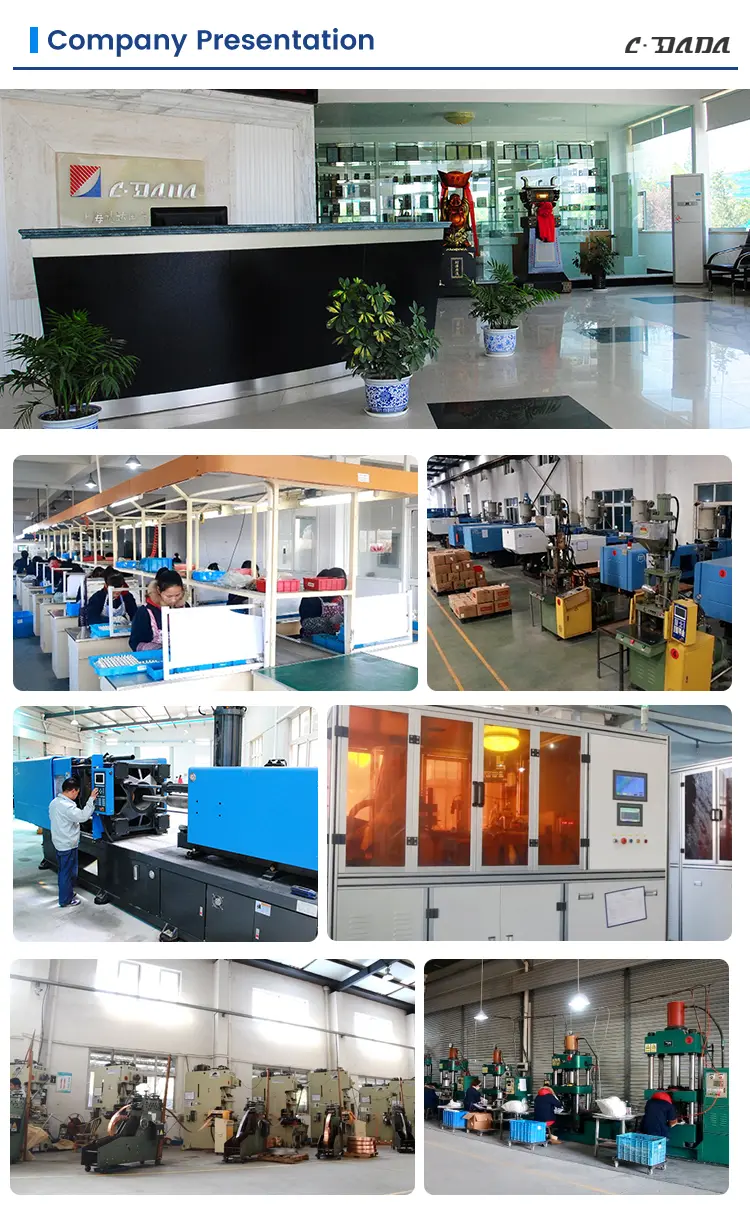

កម្លាំង និងការគាំទ្ររបស់រោងចក្រ

Shanghai DADA Electric Co., Ltd. គឺជាក្រុមហ៊ុនផលិតឈានមុខគេដែលមានខ្សែផលិតកម្មកម្រិតខ្ពស់ និងក្រុមវិស្វកម្មដែលមានជំនាញវិជ្ជាជីវៈ។ យើងផ្តល់ជូន៖

★ សេវាកម្ម OEM/ODM ផ្ទាល់ខ្លួនសម្រាប់ម៉ាកសកល។

★ ឧបករណ៍ធ្វើតេស្តទំនើបបំផុត ដើម្បីធានាបាននូវការចែកចាយគ្មានបញ្ហា។

★ ការគាំទ្រផ្នែកដឹកជញ្ជូនសកល៖ ការវេចខ្ចប់ប្រកបដោយប្រសិទ្ធភាពសម្រាប់ការដឹកជញ្ជូនតាមផ្លូវសមុទ្រ និងផ្លូវអាកាស ដើម្បីធានាថាផលិតផលមកដល់ក្នុងស្ថានភាពល្អឥតខ្ចោះ។
